一、产品概述：

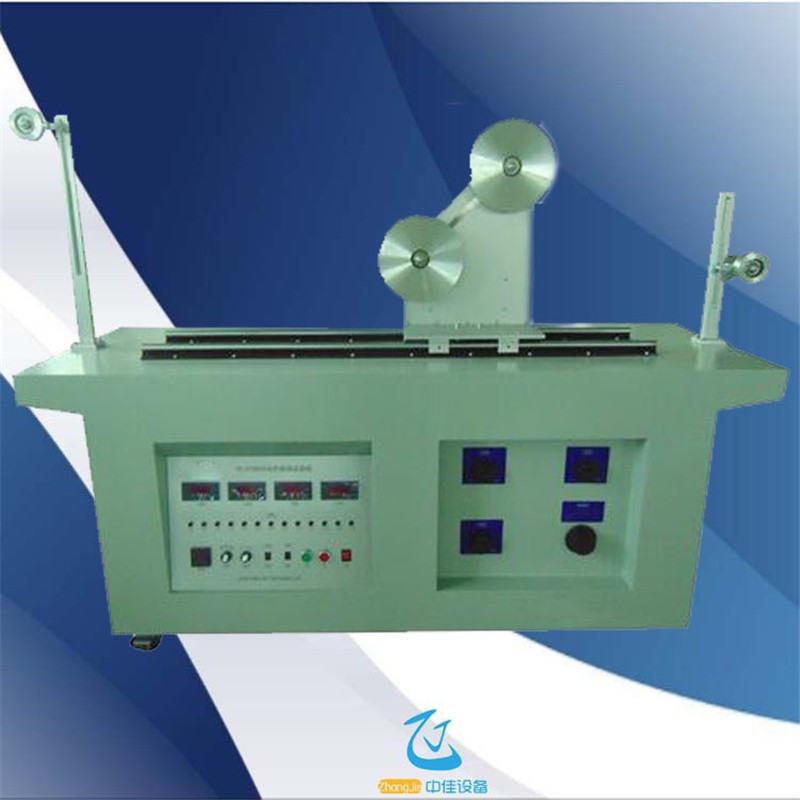

本设备用于检测橡胶绝缘和护套之软电缆在负载的动态下，经一定次数的弯曲后的破损程度。可选用多种试验负载，满足电线电缆生产企业和检验部门对电线电缆等软线做动态曲挠试验不同试验要求。试验方法：取试件约7m长，中段挠于规定直径之两个圆轮上，试件两端施加荷重，并接通电流，然后以0.33m/sec之速度，1m之行程，移动圆轮，使试件往复弯曲拉伸。当断线或到达设定次数时，会自动停机，取下试件评定其耐挠曲性质。

二、主要技术参数：

2.1 运行方式：空载、单相、三相三线、三相四线等方式；
2.2 试验电压：单相AC0.1-250V连续可调，三相AC0.1-430V连续可调；
2.3 试验电流：线芯间AC0.1～35A独立可调；
2.4 试验速度：二滑轮为0.33m/s，三滑轮为0.1m/s；
2.5 试验行程：≥1m；
2.6 滑轮直径：二滑轮结构为圆底60、80、120、160、200*25mm与平底80、120、200*25mm各2只，三滑轮结构为圆底40、45、50mm*25mm各2只，铝合金材质；
2.7 砝码重量：采用0.5kg+0.5 kg +1 kg +2 kg +5 kg组合叠加式，共二套，三滑轮为14N、21N、28N各二个；
2.8 计 数 器：1～999999任意设定，计数到达设定值时能自动停机；
2.9 报警检测：线芯断线、线芯与线芯间短路、线芯与滑轮组间短路，并有声光报警提示；
10 驱动方式：交流变频调速器控制交流马达使减速箱运行；
11电源电压：380V（AC）\60HZ 。

三、符合标准：

曲挠试验机满足IEC60950-1：2005、GB4943.1-2011《信息技术设备的安全》标准要求，以及IEC60227-2、IEC60227、HD21、HD22、VDE0472、GB5023.2、IEC60245-2（ed2）1994+A1：1997、GB5023.2和GB5013.2、UL1581之要求。
