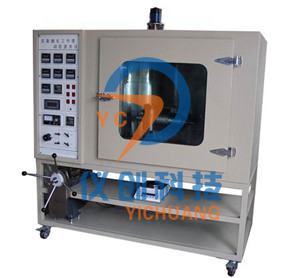

一、压裂工作液动态滤失仪功能：

仪器可在模拟地层压力，地层温度的条件下开展下列方面的研究：

1．液体渗透率测定

在一定的流速下使液体通过岩心，通过测定岩心的运输压差和流过岩心的液体的流量，结合其它参数，根据达西定律计算岩心液体渗透率。

2．渗透率梯度的测定

该测试主要依据沿岩心长度方向带测压孔的长岩心夹持器，在一次实验中，便可在不破坏岩心原有性质的基础上，测出岩心的整段和分段的渗透率值。

3．地层敏感性（地层伤害）评价，研究钻井、完井、注水、增产措施和修井作业中，外来物质对地层的伤害及避免或减轻伤害的方法。

4．采油工艺研究，如酸化、压裂、堵水、调整注采剖面等实验。

可用动态或静态方法测定如下参数：

滤失系数、滤失速度、初始渗透率、恢复渗透率、渗透率损害率、滤液侵入深度等。

5．提高采收率研究，二次、三次采油试验。

二、压裂工作液动态滤失仪主要技术参数：

1．工作压力

环 压：50MPa

驱替压力：40MPa

压力测试精度：0.1%F·S

2．流量范围

0.01～9,99mL/min

3．工作温度：180℃，控温精度：±1℃

4．电源：交流380V， 50HZ

5．适用岩心：Ф25×100㎜，2个测压点

6．磁力搅拌：模拟剪切速率170S-1

7．总功率：6Kw

三、仪器的基本组成结构

该仪器主要由注入系统、模型系统、计量系统、自动控制系统、数据采集与处理系统组成。详见(七)工作流程：

注入系统：由注入泵、中间容器、管阀件组成，可将各种流体按一定流量注入到模型内。

模拟系统：由动滤失岩心夹持器、恒温箱、环压泵、回压系统等组成。

计量系统：包括压力测量、温度测量、流量计量等。

自动控制：计算机自动控制注入泵的流量，环压泵、自动跟踪内压，恒温箱加热恒温等。

数据采集处理：由各种数据采集卡、工控机、打印机、采集处理软件组成，可适时采集压力、温度、流量等参数，并对数据进行运算处理。

四、组成仪器各部件的技术规范

1．注入泵

型号：LB- 10c，工作压力：40MPa，流量：0.01～10mL/min

泵可由计算机操作，也可人工面板操作。

2．中间容器

ZR-2型中间容器 容积：1000mL，耐压：50MPa，材质：316L

用于存储驱替介质，并起缓冲作用。

3．动滤失岩心夹持器

该夹持器暴露出一个端面以便所测流体流过岩心端面，测试流体通过岩心中滤失，且在岩心端面上形成滤饼，沿夹持器衬套轴向布置测压孔，以便测定测试液侵入深度和岩心端面堵塞程度。

适用岩心规格：φ25×100mm、

工作压力：50MPa，二测压孔，**个测压孔距岩心端面45mm，*个测压孔距岩心端面70mm

材 质：316L

4．环压跟踪泵

DJB-80型手动电动泵，工作压力：50MPa

5．回压控制系统

回压阀（柱塞式）：顶部加载式，40MPa

6．恒温箱

工作温度：180℃±1℃

工作室内尺寸：1000×700×800㎜（长×宽×高）

前后开门，内装照明灯，不锈钢材料制作

热风循环，采用PID调节控温技术，箱内温度均匀，控温精度高。

安装滚动脚轮，移动方便。

7．滤失容器

配套使用NO·988滤纸

直径：Ф64㎜，滤失面积：22.6cm2，容积：600mL

8．阀门、管线、管件及流程

采用DW3内卡套式高压阀门及管件，耐压70MPa，材质：316L

设计正反驱替流程，可进行正反向驱替试验

9．计量系统

压力计量：压力变送器DBY-300型 7只

用于岩心进出压力及环压的测量，所有压力采用WP-C901-20-12-P压力数显表显示，也可通过数显表上的RS232口由计算机采集。

温度计量：采用pt100测温探头，XMT-7512ZX-RZ温控仪设定、控制、测量温度。温度也可由计算机设定，采集。

流量计量：采用天平称重法计算液体流量

天平型号：BS420S，量程420g，精度1mg

计算机自动采集计算流量值

10．数据采集系统

采用MOXA C168H/PCI、MOXA C104H/PCI数据采集板适时采集压力、温度、流量。

11．自动控制系统

计算机可对下列外部设备进行控制

环压跟踪：计算机通过HK-PCI 847端子板自动控制环压泵的进退，维持驱替压与环压的压差。
