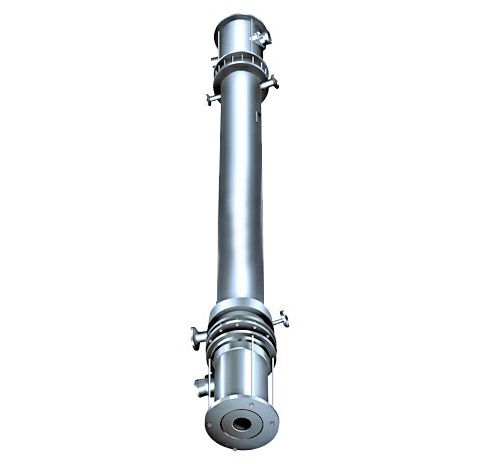

GX型列管式石墨降膜吸收器

型号:	GX型
品牌:	科兴
产地:	江苏

索取资料及报价

产品介绍

【结构和特点】
    列管式石墨降膜吸收器具有吸收效率高、吸收强度高（一般可达0.8～1.2吨/单管、日）、产品酸浓度高、出酸温度低、不需再冷却、操作稳定、控制方便等特点。
    本设备不污染产品，主要用于吸收HCl气体生产盐酸，亦可作其它气体（SO2、NH3、HF、P2P5、H2S等）膜式吸收。
    本设备分Ⅰ型与Ⅱ型，Ⅰ型下封头为浸渍石墨，Ⅱ型下封头为钢衬胶件。
【技术特性】
    设计压力：管程：＜0.1MPa
    壳程：0.3MPa
    设计温度：管程：进气温度＜170℃
    壳程：-20℃～60℃
    换热面积：3～120m2   可根据用户需要设、制造大型列管式降膜吸收器。
    执行标准：HG/T3188-2000《管壳式石墨降墨吸收器》
【用途】
    本系列产品一般用作HCl、SO2、NH3、P2O5、H2S气体的吸收。
【技术参数】

型号	a(1型)			b(I型）			e			f
型号	D1	n1	M	D2	n2	φ2	D3	n3	φ3	D4	n4	φ4
GX-3	165	4	16	165	4	18	180	4	18	140	4	14
GX-5	165			165			215	8		140
GX-10	165			165			240			165
GX-15	165	6		215	8		290			180		18
GX-20	215			240			335			180
GX-25	215			240			335			215	8
GX-30	215	8		240			385	12	23	215
GX-35	240			290			385			215
GX-40	240			290			415			240
GX-50	240			290			450			240

型号	支座安装尺寸mm
	D	n-φ	H	H2	H4	H5	H6	H7	H8	L1	L2	L3
	D	n-φ	H	H2	H4	H5	H6	H7	H8	L1	L2	L3
GX-3	530	2-18	4254	355	464	185	270	285	825	273	273	258
GX-5	598		4309	365	494	200	305	295	825	308	303	286
GX-10	648	2-23	4374	365	534	225	350	315	835	333	328	310
GX-15	751		4496	375	599	257	402	345	885	383	378	376
GX-20	802		4591	395	644	297	477	355	905	415	405	407
GX-25	902	4-30	4658	395	709	299	499	400	905	451	446	432
GX-30	952		4763	445	749	324	539	416	950	476	471	460
GX-35	1007		4890	475	769	331	546	439	1055	501	496	491
GX-40	1058		4995	485	844	361	606	476	1075	526	521	516
GX-50	1158		5072	485	894	388	653	506	1105	581	571	566

型号	管口尺寸mm									重量kg		吸收能力 35%/HCl
	a		b		c.h	d	e	f	s	I	II	吨/日
	I dB	II DN	I dB	II DN	c.h	d	e	f	s	I	II	吨/日
GX-3	65	70	65	75	20	50	80	50	50	395	385	10
GX-5							100	50		460	450	15
GX-10							125	65		595	565	25
GX-15			100	100		70	150	75	70	870	820	40
GX-20	100	100	125	125	25		200	75		1035	1020	50
GX-25						80	200	100	80	1255	1180	60
GX-30							225	100		1535	1435	70
GX-35	125	125	150	150		100	255	100	100	1825	1700	80
GX-40							250	125		2145	1995	100
GX-50						125	275	125	125	2675	2495	120
