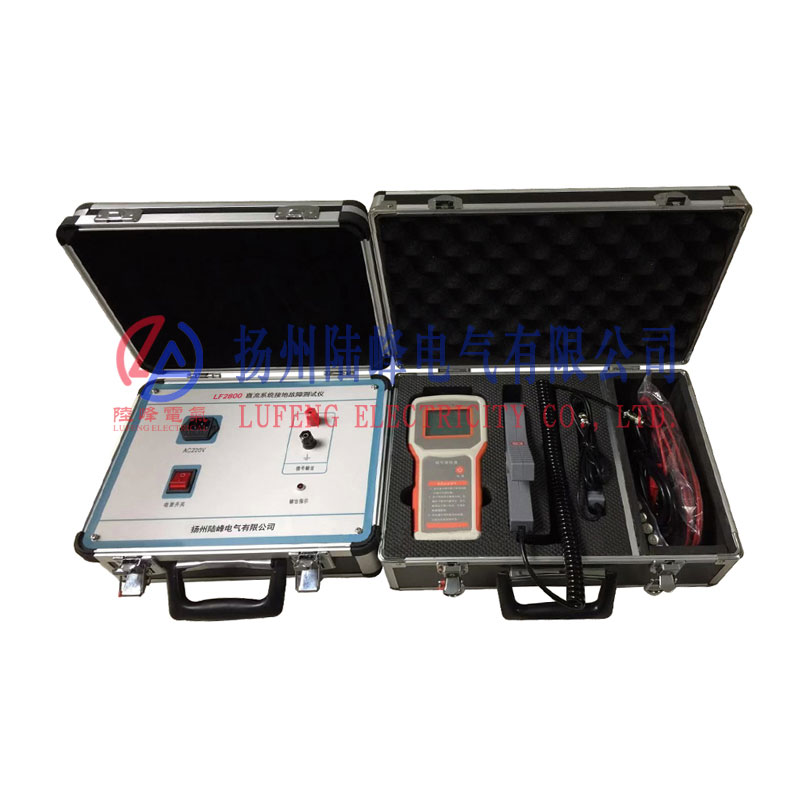

LF2800直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、 可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

功能特点

● 使用简单。本仪器只需打开电源开关就可直接使用，无需别的按键操作。

● 可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。

● 适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

● 适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

● 携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。

● 直流系统不断电查找接地点，不影响系统正常工作。

● 抗干扰能力强，克服了系统分布电容的影响。

● 智能化充电管理，减少充电时间，延长电池寿命。

技术指标

一、信号发生器

1、输出信号频率：2.5Hz

2、信号空载输出电压：±20V±5%

3、信号电压幅值误差：<5%

4、信号短路输出电流：≤80mA

5、输出口抗冲击能力：400V直流冲击

6、电源电压：AC220V±10%

7、电压频率：50Hz±5%

8、输入保险：200mA

9、功率：3W

10、体积：300mm×270mm×200mm

二、信号接收器

1、信号电流检测灵敏度：0.5mA

2、信号发生器阻抗：40KW

3、 输出电流：2.5毫安

4、 接收器显示：数字0-19

5、 体积：210mm×100mm×32mm

6、 A钳口尺寸：Φ50mm

7、 B钳口尺寸：Φ7mm×9mm

三、整机参数

1、 检测接地电阻：300KΩ

2、 检测电容：20μF

3、 接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ

4、 接地电容检测范围：3-60uF

5、 接地电容测量精度：3-10uF 误差≤1uF
