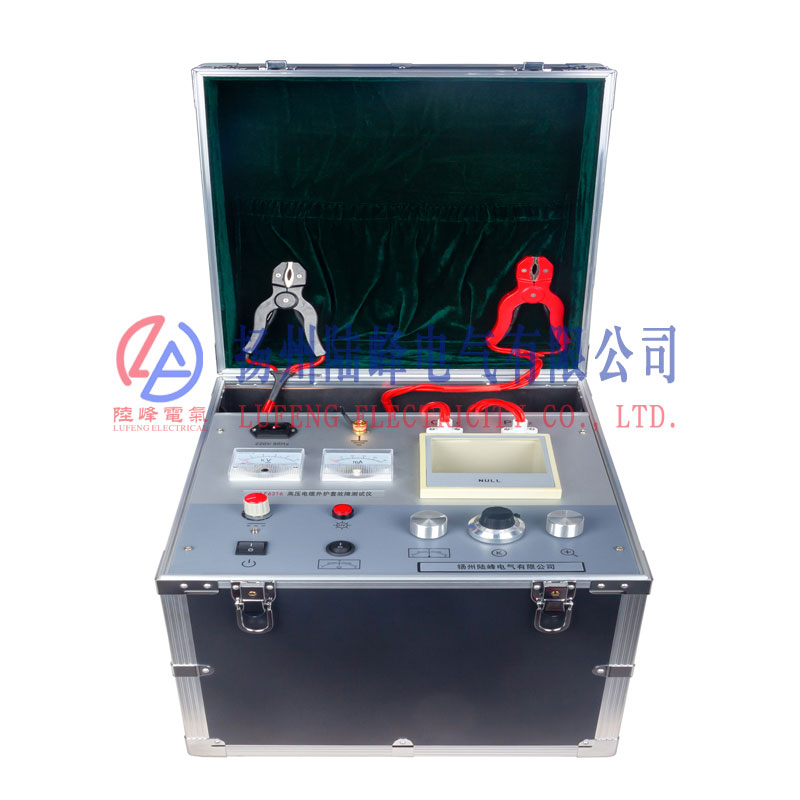

LF6316高压电缆外护套故障测试仪是基于MURRAY电桥原理而设计的，可用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。设备采用开关电源构成高压恒流源，空载电压7500V，短路电流40mA，采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位，测量电缆为特别设计的双芯高压橡皮电缆，用四端电阻测量法避免了引线电阻引入的误差，电缆通过编织屏蔽层可靠接地,面板上的操作钮处于低电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式铝合金箱内。因此，该设备电压高、重量轻、操作方便、使用 。与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点，操作容易。

适用范围

1、敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。

2、闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。

3、尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。

技术指标

⒈ 空载电压 ≥7500V

⒉ 短路电流 ≥40mA

⒊ 定位比例精度±（0.2%・L±1）米

⒋ 重量 3.5kg

⒌ 工作电源： 220V
