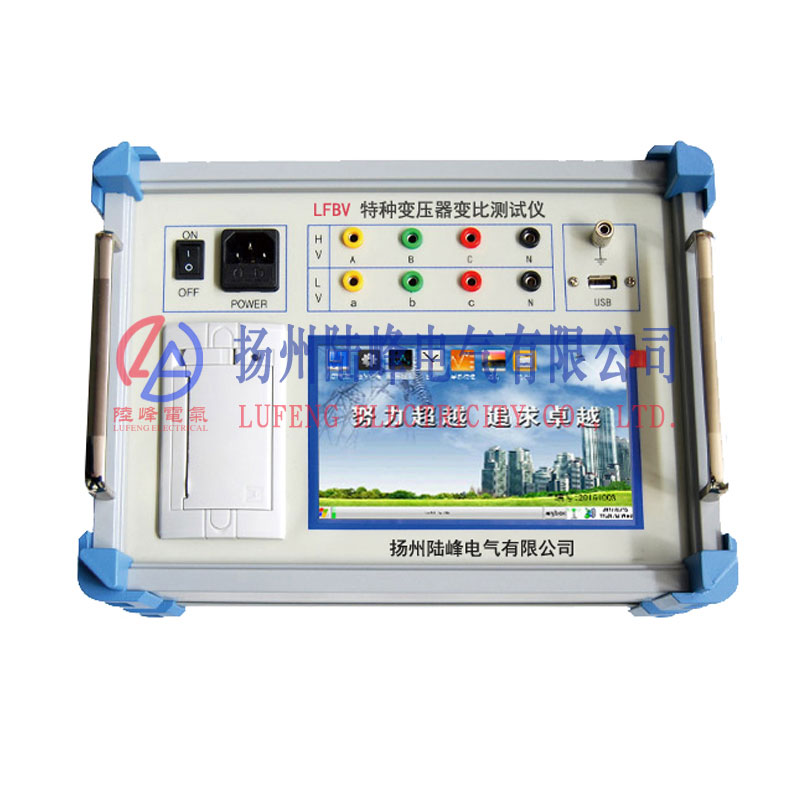

内置20-2KHz三相程控变频信号源，可输出单相、两相或三相标准正弦波信号或高频信号，输出相位频率可任意调节。无需调整三相电源平衡，测试速度快，3秒钟可测出变比及接线方式。采用ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。尤其适用于特种变压器的组别变比测试分析，如Z型变、整流变、斯科特或 斯科特变压器等。

功能特点

● 全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。

● 自动测量三相、单相变压器变比，并可计算变比误差。

● 内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。

● 测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了。

● 自动跟踪变压器有载分接开关位置，并自动指示当前分接点。

● 显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。

● 具有CT、PT变比、极性测试功能。

● 完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。

● 体积小，重量轻，测量准确，速度快（约3秒测试完成）。

● 存储或打印全部测量结果，体仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。

技术指标

变比测量范围：0.8～20000（50000选配）

变比测量精度：0.1%（0.5～2000），0.2%（2001～20000）

测试电压：AC12V、24V、40V、80V、160V

工作电源：AC220V±15%（可选配锂电池）

环境温度：-10℃～50℃

环境湿度：≤90%RH

体 积：320mm×230mm×140mm

重 量：3kg(不包括测试线)
