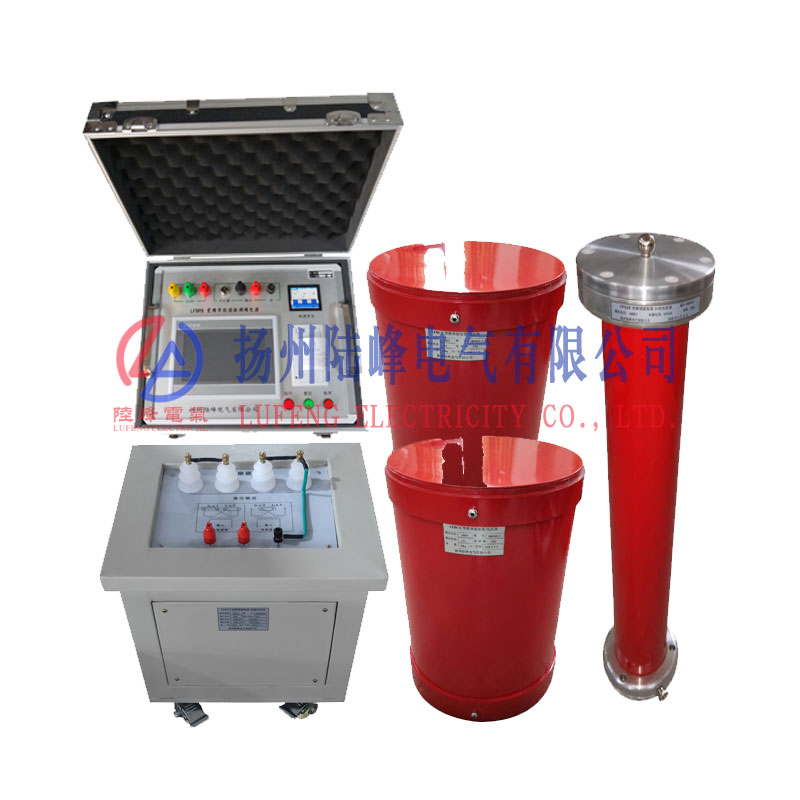

LFBCX变频串联谐振试验成套装置

型号:	LFBCX
产地:	扬州

索取资料及报价

产品介绍

产品别称

变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振交流耐压试验装置、交流串联谐振、交流变频串联谐振、变频谐振、串谐试验装置、串谐耐压装置、GIS交流耐压试验装置、电动机工频(交流)耐压试验装置、变压器工频(交流)耐压试验装置

变频串联谐振基本原理

谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

变频串联谐振试验装置特点

变频串联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。

变频串联谐振试验装置具有体积小、重量轻、特别方便野外试验。

变频串联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。

变频串联谐振试验装置具有操作**简单，并具有手动和自动两档。

变频串联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。

变频串联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。

变频串联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

设备配置一览表及适用范围

LFBCX-75KVA/75KV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	6kVA	台	1	480×380×450	15
励磁变压器	6kVA/2kV×2	台	1	380×280×450	38
高压电抗器	25kV/1A//100H	台	3	φ220×420	(每台)28
分压器(兼补偿电容)	75kV/0.01uF	台	1	φ150×750	18
附件		套	1		5
适用范围	满足300mm2/35kV交联电缆长度0.4km的交流耐压试验
	满足300mm2/10kV交联电缆长度1.2km的交流耐压试验
	满足35KV及以下主变的交流耐压试验

LFBCX-210kVA/60kV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	10kvA	台	1	450×320×450	18
励磁变压器	10kvA/1.5kv×2	台	1	550×350×650	65
高压电抗器	30kv/3.5A/35H	台	2	φ310×470	(每台)50
电容分压器	60kv/0.001uF	台	1	φ80×550	5
补偿电容器	60kv/0.01uF	台	1	φ150×550	18
附件		套	1		5
适用范围	满足400mm2/35KV电缆，长度1公里的交流耐压试验
适用范围	满足400mm2/10KV电缆，长度3公里的交流耐压试验

LFBCX-180KVA/120KV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	10kvA	台	1	450×320×450	28
励磁变压器	10kvA/3kv/6kv	台	1	480×350×550	45
高压电抗器	30kv/1.5A/80H	台	4	φ260×450	(每台)40
电容分压器	120kv/0.001uF	台	1	φ80×750	6
补偿电容器	120kv/0.01uF	台	1	φ150×750	25
附件		套	1		6
适用范围	满足500mm2/35KV电缆，长度1公里的交流耐压试验
	满足500mm2/10KV电缆，长度2公里的交流耐压试验
	满足35kV母线、电压互感器及绝缘仔的交流耐压试验
	满足50000KVA/35kV主变的交流耐压试验

LFBCX-420kVA/120kV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	15kVA	台	1	520×350×400	22
励磁变压器	15kVA/1.5kV×4	台	1	540×400×650	85
高压电抗器	30kV/3.5A//35H	台	4	φ330×470	(每台)65
电容分压器	120kV/0.001uF	台	1	φ100×620	8
补偿电容器	120kV/0.01uF	台	1	φ250×650	22
附件		套	1		6
适用范围	满足630mm2/35kV交联电缆长度2km的交流耐压试验
	满足630mm2/10kV交联电缆长度5km的交流耐压试验
	满足35KV及以下主变、开关、母线等高压电器的交流耐压试验

LFBCX-405kVA/270kV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	15kVA	台	1	520×350×400	22
励磁变压器	15kVA/2.5kV×4	台	1	540×400×650	95
高压电抗器	45kV/1.5A/70H	台	6	φ330×470	(每台)65
电容分压器	270kV/0.001uF	台	1	φ150×1620	28
补偿电容器	100kV/0.01uF	台	1	φ250×650	22
均压罩	270KV	只	2	φ500×150	(每只)2
绝缘支架	15KV	只	1	φ330×100	3
绝缘支架	135KV	只	1	φ330×750	8
附件		套	1		6
适用范围	满足630mm2/110kV交联电缆长度500m的交流耐压试验
	满足630mm2/35kV交联电缆长度2km的交流耐压试验
	满足630mm2/10kV交联电缆长度5km的交流耐压试验
	满足35KV及以下主变、开关、母线等高压电器的交流耐压试验
	满足110KV及以下主变、开关、母线等高压电器的交流耐压试验

LFBCX-810kVA/270kV变频串联谐振耐压试验装置
名称	规格型号	单位	数量	外形尺寸(mm)	重量(kg)
调频电源	30kVA	台	1	420×310×450	32
励磁变压器	30kVA/2.5kV×4	台	1	600×450×750	130
高压电抗器	45kV/3A/55H	台	6	φ310×470	60
电容分压器	270kV/0.001uF	台	1	φ200×1650	(单节)15
补偿电容器	270kV/0.005uF	台	1	φ250×1650	(单节)25
均压罩	270kV	只	3	φ500×100	3
绝缘支架	15kV	只	1	φ330×100	2
绝缘支架	135kV	只	1	φ330×700	10
附件		套	1		6
适用范围	满足110KV主变、GIS组合电器、开关、互感器、套管的交流耐压试验
适用范围	满足630mm2/110KV电缆，长度1公里的交流耐压试验
