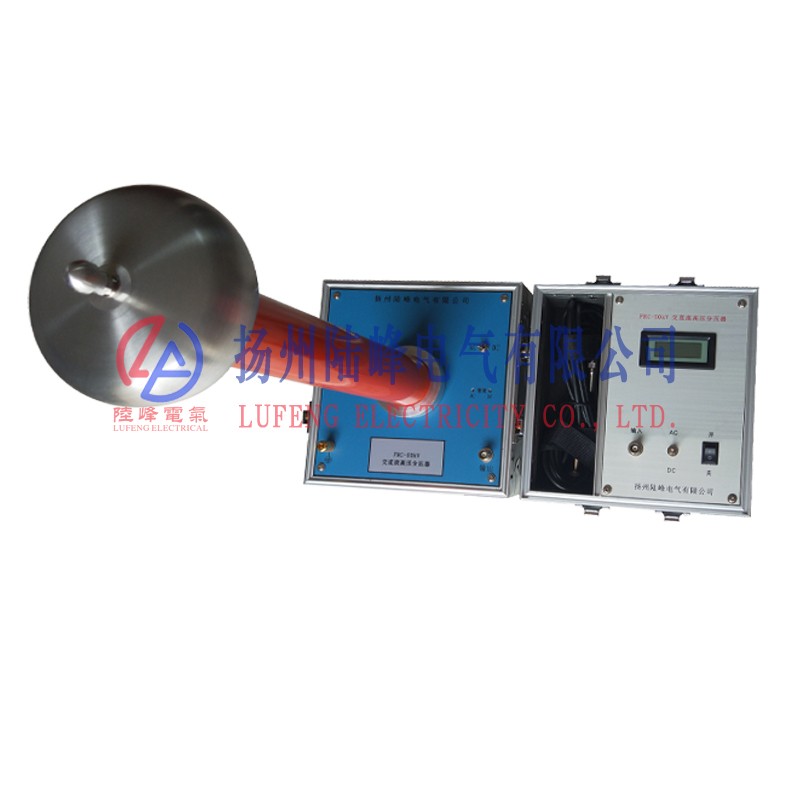

本系列高压分压器是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用 电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

使用说明

1．打开铝合金箱上盖，握住均压球 时针旋转，拧下均压球、取出分压筒、专用数字测量仪表及专用电缆线。再将均压球拧在分压筒上，放在所需位置。

2．在分压器底座“地线”接线柱上牢固地接上地线。

3．将被测高压引线与分压器顶端均压球牢固连接。

4．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。

5．根据所需测量的高压，选择测量仪表所掷位置。（交流档或直流档），将底板上交直流转换开关根据需要打在AC或DC档。

7．加载高压并记录数据。

8．降压一段时间后，直到测量仪表显示为零时，方可拆除实验线路。

技术指标

1．准确度及高压阻抗

2．工作环境

温度：0～40℃

湿度：≤85%RH

3．体积、重量
