1、引言

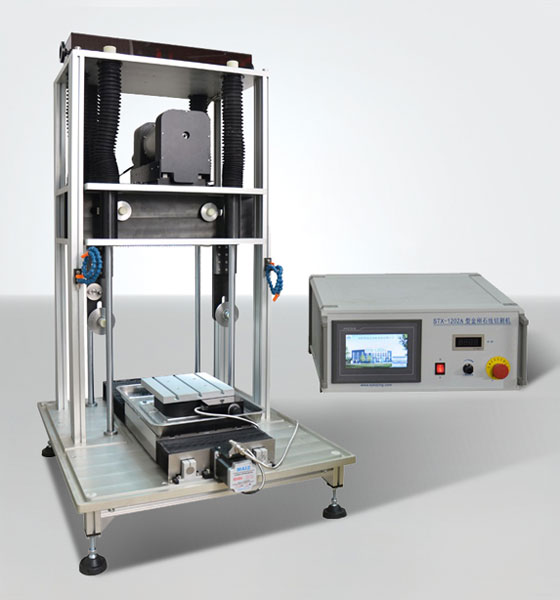

STX-1202A全自动金刚石线切割机适用于切割不同硬度的材料，如晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体，薄壁，易碎）、岩样、玉石、PCB板、陨石、海洋结核、耐火材料、复合材料等，主要用于加工较大尺寸的贵重材料，最大切割尺寸为12"。

主电机带动金刚石切割线向下做定速移动，材料固定在工作台上不动，确保切割的稳定;工作台可手动或通过程控进行360˚旋转调整;采用气动张紧系统，使用进口气动元件，使张紧力更加稳定可靠;PLC程序控制系统及大尺寸触屏，使操作简单快捷;可根据您的需要设计各种配用工装卡具;安全控制装置：断线自停、急停开关。

2、主要技术指标

电源：220V 50Hz

最大功率：<425W（Z轴速度为25mm/min的情况下）

主轴电机：交流变频电机，功率250W

Y、Z、R轴电机：精密步进电机

切割线运丝速度：0-5m/s可调，数显

切割线总长：≤150m

切割线直径：≤0.45mm

Y轴行程：≤300mm，数显

Z轴行程：≤300mm，数显

Y、Z轴进给示值精度：0.01mm

工作台转角：0-360˚，分辨率0.01˚，数显

工作台重复定位精度：＜0.04˚

切割最大样件尺寸：Ø300mm×300mm

张紧系统：气动张紧，张紧气压调节范围0-1MPa

尺寸：1075mm×892mm×1623mm

重量：200kg
