射频电流探头EM5011 (20Hz～200MHz)

您好，欢迎来到化工原料网！ [登录] [免费注册]

首页

产品

型号:	EM5011
产地:	深圳

索取资料及报价

产品介绍

1.概述

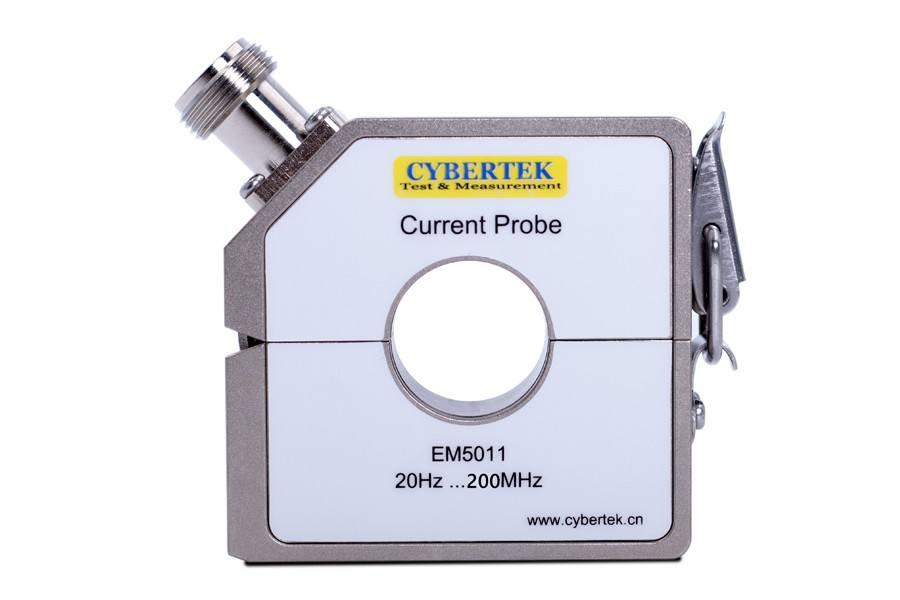

EM5011射频电流探头是一款EMI/EMS两用的射频电流探头。既可以直接作为射频电流注入探头（EMS应用场合），也可以外接50欧贯通式负载，转换成标准的射频干扰电流接收探头（EMI应用场合）。

EMI接收探头主要用于20Hz到200MHz的EMI干扰测量和屏蔽效果测量。具有300kHz到100MHz平坦的频率响应曲线，常用于夹在被测设备的电源线或者控制线上，测量干扰信号电流的大小。电流探头的射频输出电压正比于被测干扰信号电流的大小。可以非常方便地夹在被测导线上，用在那些不能使用人工电源网络的EMI测量场合（如电流太大或接线困难等）。本探头符合CISPR 16-1-2标准要求。

EMS注入探头主要用于大电流注入实验测试，EMS测量场合。

产品规格

	射频电流测量（外接50欧贯通负载）	射频电流注入
可用频率范围	20 Hz ～200 MHz
转移特性平坦区的频率范围 (–3 dB)	300kHz ～ 100 MHz
转移特性按20 dB/十倍频程衰减的频率范围	20 Hz ～ 300 kHz
射频接头	N female
输出阻抗	50Ω (f ≥ 10 MHz)	无
驻波比	<2 f="">10 MHz)	无
插入阻抗	≤0.8Ω	≤1Ω
平坦区转移阻抗 Z_T	3.16Ω	7.1Ω
平坦区转移因子 K （图1）	-10dB (1/Ω)	-17dB (1/Ω)
抗外磁场能力	>40 dB
最大容许被测DC /AC 电流	200 A (f < 1 kHz)
最大容许被测射频电流	1 A (f > 1 MHz)
低频电流容许值	6A (f < 1 kHz)
射频电流容许值随频率增大而减小	0.2A (f < 1MHz）	0.45A (f < 1MHz)
射频电流容许值随频率增大而减小	2W (f > 1 MHz)	10W (f > 1 MHz) 50W (15min)
工作温度	–10 ℃ to +55 °C
存储温度	–25 ℃ to 70 °C
磁芯最大温度	80 °C
外形尺寸	78x26x71 mm
内孔直径	22 mm
重量	260g
