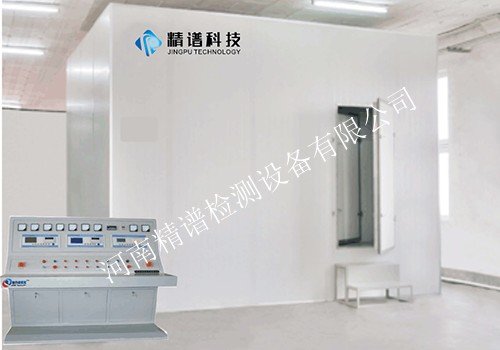

一、风机盘管热性能、电性能检测装置

产品用途：

本产品依据GB/T19232-2003《风机盘管机组》设计。适用于外供冷水、热水由风机和盘管组成的机组。对房间直接送风，具有供冷、供热或分别供冷和供热功能。送风量在2500m3/h以下，出风口静压小于100Pa的机组的供冷量、供热量、送风量、出口静压、功率、水量及水阻指标进行检测。

检测装置采用微机全自动控制。

技术参数：

水流量控制范围：0～2300L/h（精度：±1%）；

风量控制范围：300～2600m3/h（精度：±1%）；

冷量范围：2000～12600W；

电源电压：380V；

电源功率：38KW；

电源频率：50HZ；

检测装置占地面积：8000mm×7000mm。

主要特点：

1、采用自主研发的热水机和冷水机，进入试验工况快，可对流经试件介质降温和升温即时补回到试件入口温度要求，无需等待即可对下一试件进行检测，提高了检测效率，为用户增加效益。

2、采用自主研发的热水机和冷水机，极大地降低了系统功耗，通常在30kw以下即可满足系统功率要求，为用户节省了开支。

3、采用自主研发的热水机和冷水机，整个系统结构简捷，占地面积小，功能模块化便于维护。

4、采用自主研发的冷水机和热水机，并且配有冷热水末端温度精调装置，以保证供给的冷热水温度的精度要求。

5、供给冷、热水的试件的管路可自动切换分别供给冷热水，方便快捷。

6、空气预处理采用先进的换热器，来满足标准工况的气体，并且采用同一热源供水。

7、试验密封保温箱和空气流量测试管路采用单面不锈钢板和优质彩钢板，防震性好、噪音低。

8、自动化程度高，试验过程各工况调节均自动实现。

9、控制系统采用“PC＋PLC”结构，PLC对数据进行采集和控制，PC用于检测、控制、纪录和报告全自动生成。

二、风机盘管噪声性能检测装置

产品用途：

本试验室主要适用于风机盘管机组的噪声性能测试，同时也可做其它噪声源的噪声性能测试。

性能指标：

声室类型：半消声室；

截止频率：125HZ；

本底噪声：≤20dBA；

测试精度误差：±0.5～2.3dB；

消声室外部尺寸：6200mm×5000mm×4200mm（可根据用户厂地及需求调整）。

适用标准：

GB/T19232－2003《风机盘管机组》；

GB6882-2008《声学，噪声源声功率级的测定，消声室和半消声室精密法测定法》；

ISO3745《声学，噪声功率级的测定，消声室和半消声室精密法测定法》。

主要特点：

1、消声室设计合理、施工工艺精良

本公司半消声室产品的建筑本体采用双层结构。可以有效隔绝外部噪声对室内测试的干扰。同时地面采用浮筑结构，使得外界振动所产生的干扰降至最低。

2、消声室背景噪声低

消声室背景噪声低（≤20dBA），高于国家标准GB/T19232－2003《风机盘管机组》对风机盘管测试的要求。

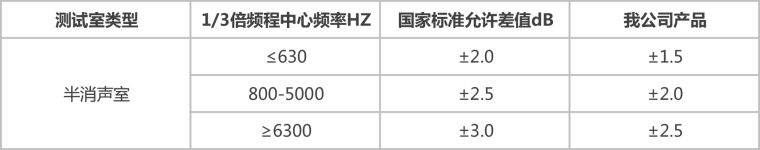

3、消声室测试精度高

采用国内***的全数字Ⅰ级声级计，及合理的消声室设计和严格的施工质量，使噪声测试精度大大高于国家标准。
