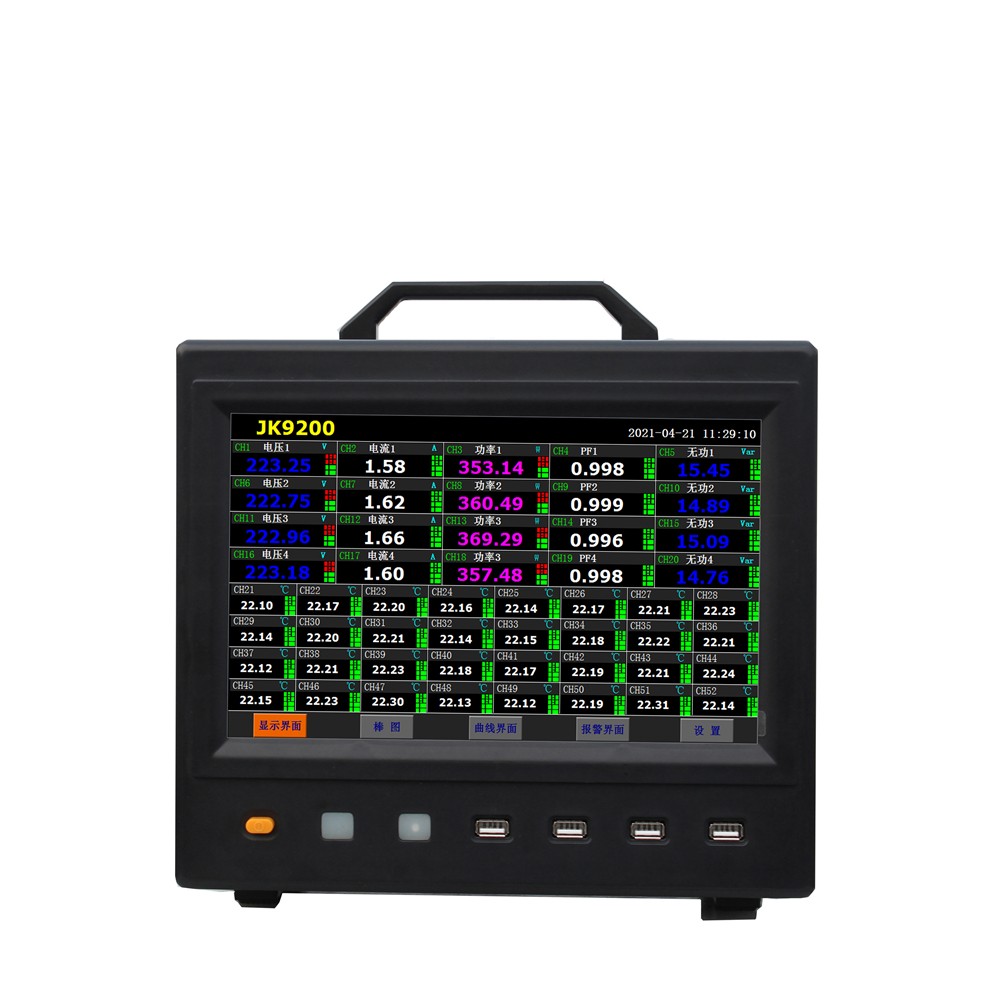

JK9200多路温度功率记录仪

产品介绍

本产品是一款单相三相电量综合测量采集仪，对交流单三相回路进行全参数测量；采用高精度 24 位专用 AD 芯片，动态范围比高达 1000：1；

真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数，精度高，稳定性好，通讯速率高。

全隔离处理技术，抗干扰能力强。测量电量参数通过 RS-485 数字接口输出实现远程传输,产品的 MODBUS协议完全兼容于各种组态软件或 PLC 设备里的

MODBUS(RTU)协议。

产品特点:

*采样周期具有 20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。

*具有奇校验、偶校验、无校验、停止位等多种通讯格式可自由设定。

*通讯速率与地址具有软件或硬件设置两种模式,使用方便。

*电度具有正反向分别累加存储功能，具有掉电保存功能。

*具有多种工作运行指示灯，红灯指示产品正常运行(100mS 闪烁)，绿灯指示产品通讯。

*抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达 2KV 以上。

*MODBUS 协议产品数据输出负数采用补码方式输出；

技术参数：

型号	JK9200	JK9200B
接线方式	单相两线/三相四线/三相三线	单相两线
显示	高亮度彩色10.1寸TFT液晶屏
功率计通道数	1	4（增加通道需定制）
温度通道数	8（增加通道需定制）	8（增加通道需定制）
温度测量范围	-200℃～1999℃ 热电偶：J/K/T/E/S/N/B型 PT100
温度测量精度	≦±0.2%F.S
测量项目	电压V、电流A、有功功率W、功率因数、无功功率VAR、频率Hz、视在功率VA、正、反向电度量Kw.h、,基波功率W, 谐波功率W，总谐波功率W、温度同时测量采集。	电压V、电流A、有功功率W温度℃
测量形式	真有效值Trms
曲线(历史,实时)	温度\电压\电流\功率
电压量程	10V,100V,250V,400V,500VAC
电流量程	10mA, 100mA,1A,5A,10A,20A(大于 5A 用穿孔式，穿孔孔径 7.5mm)
功率量程	0.01W-12kW
功率因素量程	0.001-1.000计算方式：瓦特（W）÷[电压（V）×电流（A）]=功率因数（PF）
频率量程	40-400Hz
频率响应	30Hz-1KHz
基本精度	0.5%FS
测量速度	3次/秒
电压输入阻抗	2KΩ/V;(即如输入为 250V 电压阻抗为 500KΩ)
工作温度	-20℃～+60℃
输出接口	RS485(标准 Modbus-RTU 通讯协议)
体积	仪表尺寸：220275180mm（HWD）
附件	电源线、保修卡、说明书、热电偶、检验证书
