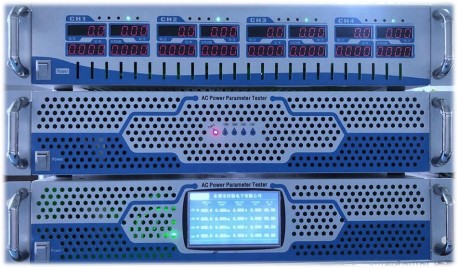

JK9500多通道功率计

产品介绍

JK9601 数字电参数测试模块采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，使用双路9V 隔离线性变压器供电，是新一代数字化电参数测量模组，

配备RS232/RS485 通讯接口,用户可跟据需要组合成多路测试产品。本产品可以测量：有效值电压、电流、有功功率、视在功率、无功功率、频率、功率因数。产品符合标准《DB37/T557-2005 数字式电参数测量(试)仪》

产品特点：

配备TTL 接口支持扩展显示和控制，用户可按自由组装成单路或多路产品；

电流分辨率0.01mA,最小量测电流0.1mA,最小量测功率0.01W;满足六级能效标准；

使用双路9V 隔离线性变压器供电，光电通讯隔离，减少干扰；

可选RS232 、RS485 通信接口，配备物理地址编码器；

模块尺寸：85mm*165mm；

2U 标准机箱可装下8 个模块。

关于 DOE6 认证 (六级能效)

1、认证须知

(1) 115V 和230V 四个负载：25% 、50% 、75% 、100% ，负载效率≥88%；

(2) 待机功耗：1-49W ，AC-DC ≤0.1W ，AC-AC ≤0.21W； 49-250W ，≤0.21W；＞250W ，≤0.5W。

2、认证技巧

(1)引线长度：10cm；(2) 6V 以下注意要用低电压指令公式；(3) 安规测试标准热机 30 分钟
