应用
| 用于检测液体的限位,液体的动态黏度须不大于10000 mPa·s,密度不小于0.7kg/dm3。尤其可用于无法使用浮动液位开关的场景,如液体流动,波动,产品粘附。最理想的用途是溢流报警,空运行保护。因为有WHG认证,VibraFox®可以用在认证的溢流保护系统中 |
描述

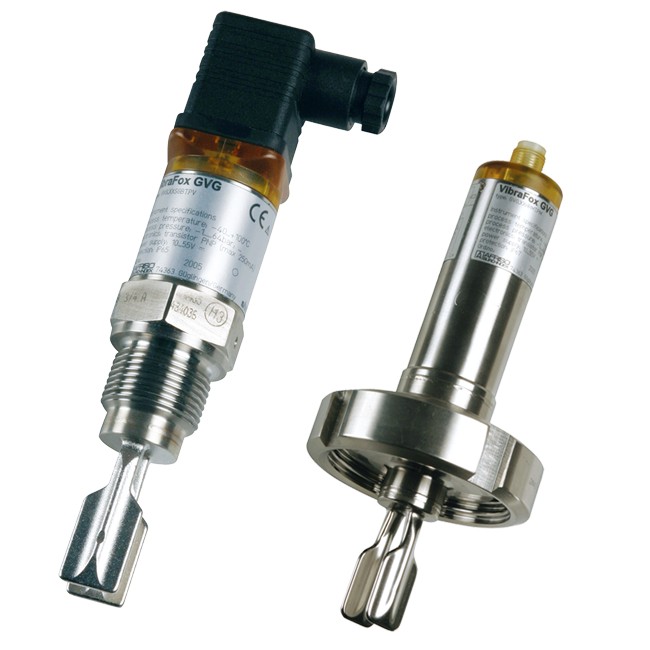

| VibraFox®的振动音叉激发了共振频率。当音叉与介质接触,频率就会发生改变,这个变化被检测到并转化成一个开关量信号。独特的检测电路使产品能用在不利的条件下,如在振动的储槽或液体表面波动。 |
介质密度 | 0.7 kg/dm3 … 2.5 kg/cm3 |
介质的动态黏度 | Max.10000 mPa·s |
工作度 | 介质:-40/ +100 ℃ 介质 HT配置:-40/ +150 ℃ 环境:-40/ +70 ℃ |
过程压力 | -1/ + 64 bar |
过程连接 | G3/4A或G1A(PN64) |
振动音叉 | 不锈钢316L |
电源 | AC/ DC 20 – 253(2线) 负载电流:10 – 250 mA 或 DC 10 – 55 V (3线) 负载电流:Max. 250 mA |
输入功率 | 2线:决定于外部负载 3线:Max. 0.6W |
输出 | 2线 AC/ DC 或3线晶体管(PNP)DC |
切换延迟 | 浸入后:0.5 s 移开后:0.5 s |
切换点 | 从上安装:11 mm 从下安装:34 mm (25℃在水里) |
切换磁滞 | 垂直安装:约2 mm 水平安装:2 mm (25℃在水里) |
视觉指示 | 双颜色LED绿色/红色 |
功能测试 | 用测试磁铁(包含) |
外壳 | 不锈钢316L,后盖PE |
电气连接 | 插头和接线盒符合ISO 4400(DIN 43650-A)IP 65或 M12x1( IP 67) |
产品结构认证 | DIBt:Z-65.11-412 |
可选项 | ■其他过程连接(如NPT,卡箍,乳制品接头) ■表面粗糙度Ra < 0.8 um ■其他电气连接 ■耦合继电器(仅DC配置有) ■扩展的温度范围-40/+150℃(介质) |
