• 带宽：（-3dB）DC～500kHz
• 电压：300Vp-p（±150Vp）
• 电流：120mAp
• 压摆率：≥334V/μs
• 波形：正弦波、方波、三角波、脉冲波
• 可程控

简介

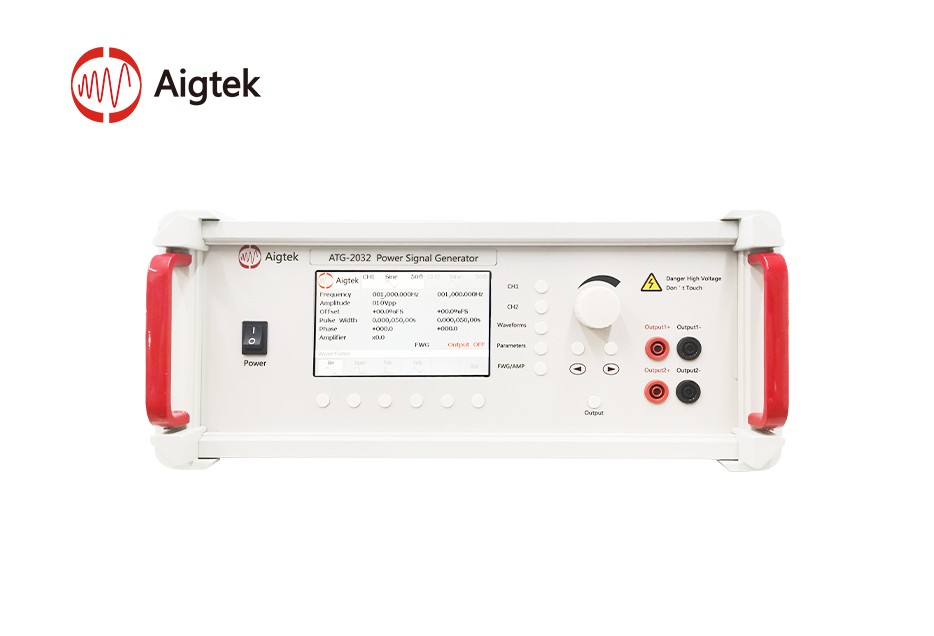

ATG-2032是一款理想的可输出正弦波、方波、三角波、脉冲波的双通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出300Vp-p(±150Vp)电压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。

输入Input

外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。

输出Output

输出接口为香蕉插座，输出电压0～300Vp-p(±150Vp)，最大输出电流（峰值）120mAp。

液晶面板显示

ATG-2032功率信号源操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

ATG-2032功率信号源外置输入信号时为放大器工作模式，此时电压增益是数控0～50倍（1step）可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。

监测口Monitor

1/100Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。

技术参数
