• 带宽：（-3dB）DC～100kHz
• 电压：90Vp-p（±45Vp）
• 电流：18Ap
• 压摆率：≥20V/μs
• 输出正弦波、方波、三角波、脉冲波
• 可程控

简介

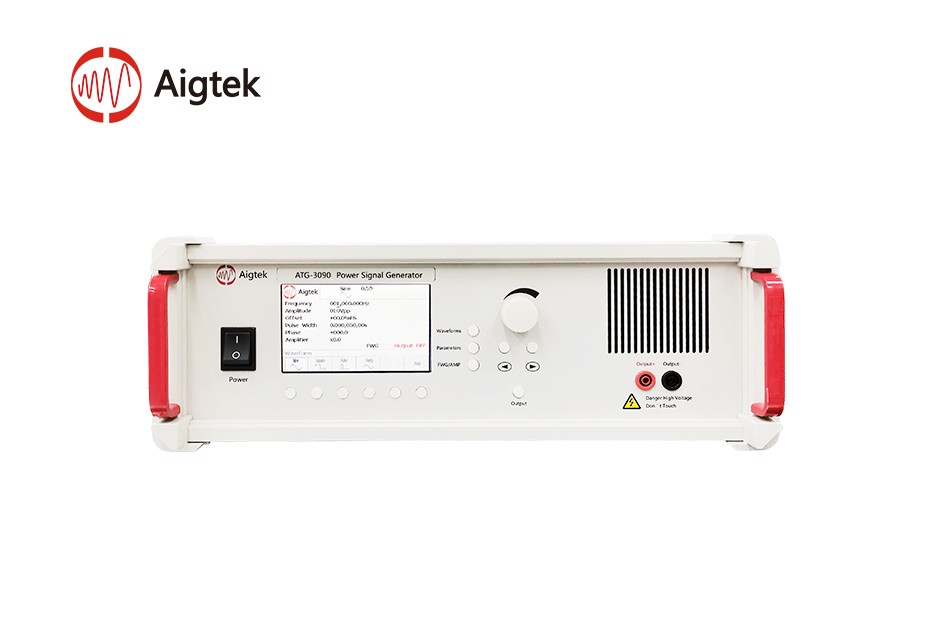

ATG-3090是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出810Wp功率，可以驱动功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。

输入Input

外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。

输出Output

ATG-3090功率信号源输出接口为香蕉插座，输出电压0～90Vp-p(±45Vp)，最大输出电流（峰值）18Ap。

液晶面板显示

ATG-3090功率信号源操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

外置输入信号时为放大器工作模式，此时电压增益是数控0～30倍（1step）可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。

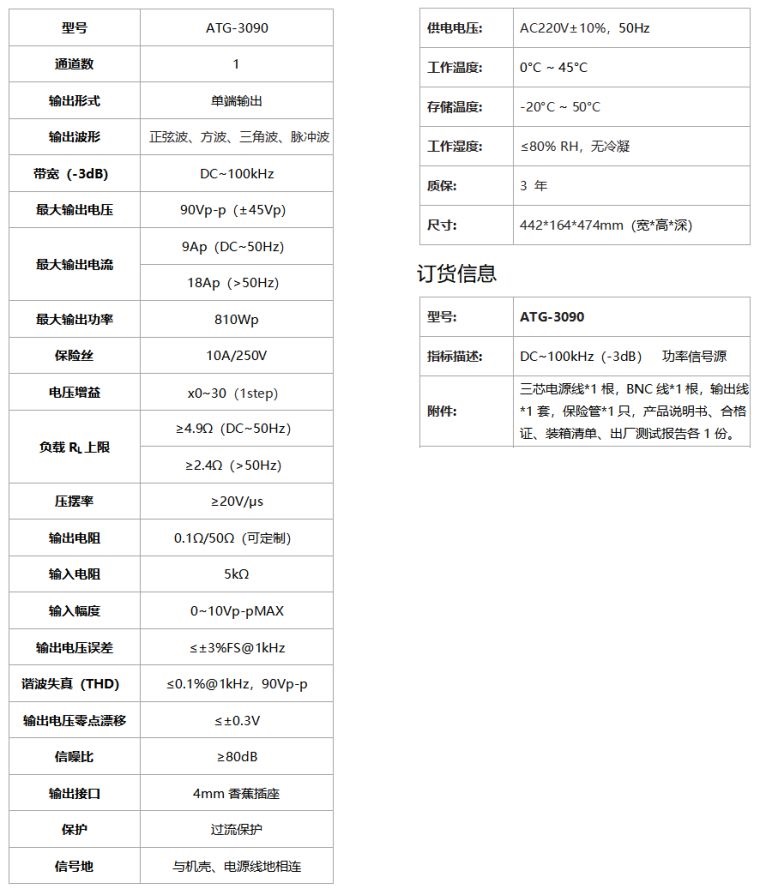

技术参数
