14bit垂直分辨率,最高输出频率25MHz
最高输出频率 | 25MHz |
通道数 | 2CH |
垂直分辨率 | 14bits |
采样率 | 100Msa/s |
任意波长度 | 4K |
技术特征
| 双通道同步输出 双通道均可输出标准波形和任意波形,屏幕上可同时显示双通道的参数和输出状态。 |

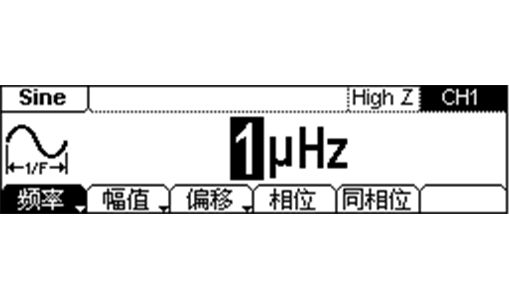

| 1uHz频率分辨率 最小频率分辨率达1uHz。1年内频率准确度为±100ppm。 |

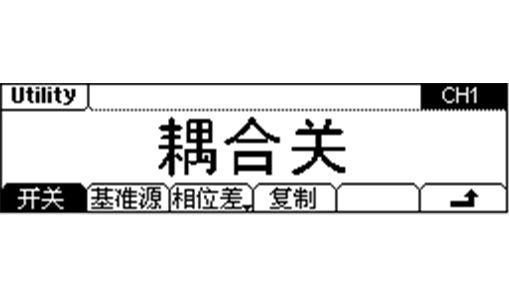

| 通道耦合/复制功能 双通道可进行频率或相位耦合,输出具有一定频率或相位差的信号。通道复制可以将1个通道的波形参数复制到另一个通道。 |

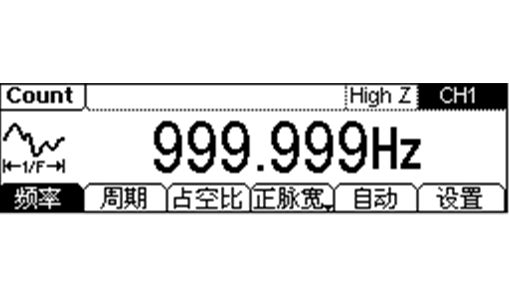

| 200MHz硬件频率计 频率分辨率达6位/秒,可测量频率范围100mHz~200MHz的信号,并给出信号的频率、周期、占空比和脉宽测量值。 |

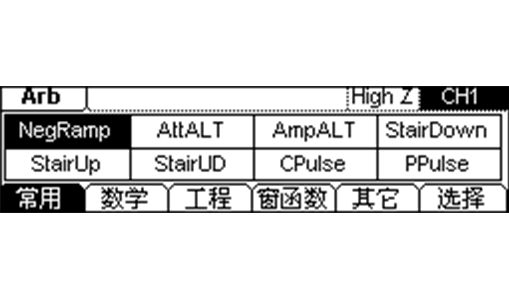

| 内置48种任意波形 内置教学和电路调试中各种常见波形,并按常用、数学、工程、窗函数、其他几个大类进行分类,共48种可选波形。 |
产品简述
- 25MHz,2通道
- 200MSa/s采样率,14bit分辨率
- 任意波长度4K

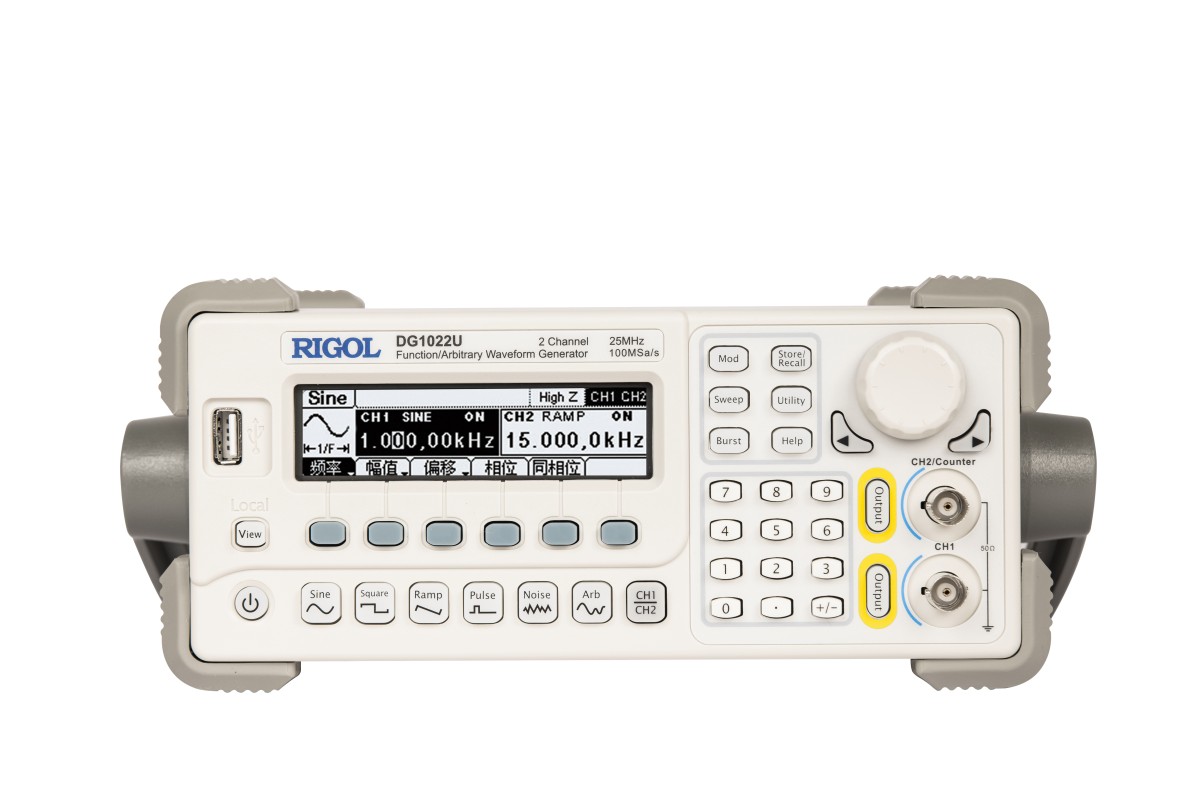

DG1022U双通道函数/任意波形发生器采用直接数字频率合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号。该系列仪器具有双通道输出,可输出5种标准波形,内置48种任意波形,满足基础测试中绝大多数应用场合的要求。
