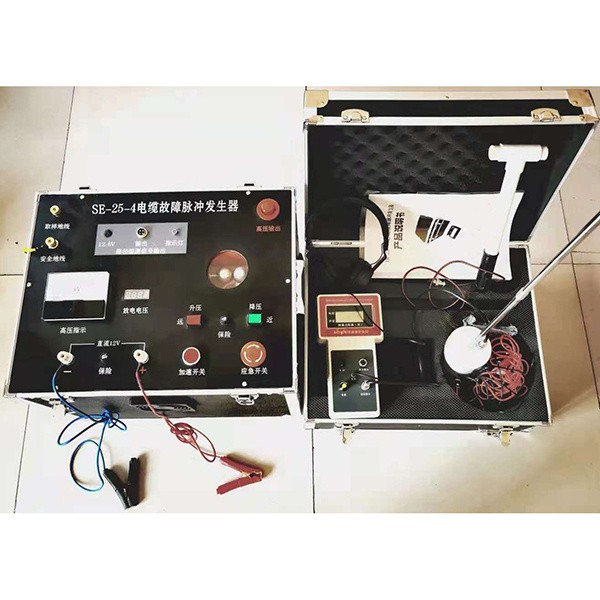

电缆故障脉冲发生器完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于35kV及以下电压等级电缆故障测试时冲击放电。

本装置集直流高压源、储能电容器、放电球间隙等于一体，该设备完全替代传统上百公斤重的试验变压器、操作箱和脉冲储能电容(一般5kVA的一套变压器60多公斤，控制箱30多公斤，脉冲储能电容20多公斤)。本机自带直流12伏电源，省去接220伏电源。

本电源采用高精度、高稳定度的专用高压电子元器件和高频高压技术，使其整机结构简单，重量超轻。为了保留人们原来使用变压器和操作箱产生直流高压的习惯，本脉冲发生器采用人性化设计操作方式，安全可靠。真正做到冲击打不坏的效果，高压对地短路也可正常工作。是目前国内重量轻、操作为人性化的便携式直流冲击高压设备。是我们电力电缆故障检测梦寐以求的理想产品。

主要性能特点：

★具有过流、过压、过热自动保护功能；

★高压脉冲输出均匀、可控；

★超强的短路保护功能，可以使高压输出直接对地短路工作；

★具有电流、电压指针表与显示屏显示，直观明朗，冲击放电过程一目了然；

★具有零位启动保护，及电位器归零输出功能，安全可靠；

★独特高压测量设计，在停止状态下，电压表可以实时指示电容电压；

★自带12伏电源，省去接220伏电源；

★工作完后，自带放电功能，不用放电棒放电。

主要技术指标：

★冲击高压：0～15kV可选

★高压分压：电压精度1.5级

★内置电容：25KV-4μF

★放电功率：900J

★冲击时间：1～10秒

★冲击功率：400W可定做

★过温保护：85℃

★体积：420CM×325CM×570CMM

★重量：不大于25kg

★工作电源：DC12V±10%

★环境温度：-20～+50℃

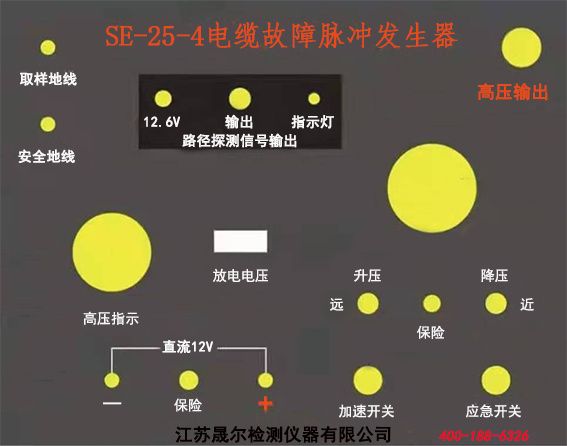

面板功能说明

1、取样地：打高压时配合高压输出线；连接故障AB项用；

2、安全地：保护机子与人身安全的接地线；

3、高压输出电压指示KV表；

4、放电时瞬间显示电流输出大小，停止加压压时内置容剩余的电压；

5、连接12V直流电压的正负极端子；

6、高压输出连接端子；

7、路径测试连接端子；

8、观察球间隙的远近距离的玻璃窗口；

9、升压键：调大间隙球距离的，距离越大，放出的电压越高；

10、降压建：调小间隙球距离的，距离越小，放出的电压越小；

11、加速开关：在加压时，如果加压速度频率慢，可按下加速开关，增加放电速度频率；

12、应急开关：在准备加压就序时，左拧跳上为开，按下上为停。

注：取样地线也可用于闪络状态下波形取样，在使用时一定要接地良好。
