VC-2515全自动影像测量仪

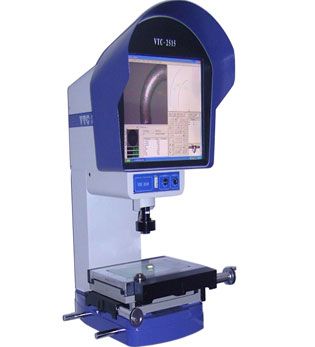

VC-2515全自动影像测量仪图片
型号:VC-2515
品牌:嘉腾
产地:东莞
仪器产地:国产CNC影像测量仪
仪器结构:其他结构CNC影像测量仪


产品介绍

应用领域:
    全自动影像测量仪在反复测量细小工件的尺寸方面,具有独特优势,不需要过多的人为操作,一次测量省时省力。

仪器特征:

  VC-2515全自动影像测量仪在操作上面设计为:鼠标键盘与屏幕触摸式操作两用。 采用Z轴镜头升降而非工作台升降,可以增加工作台的承重能力。与我司自主研发生产的测量软件完美结合使用,可以通过推动Z轴自动对焦测量工件两个不同层面的高度,重复测量精度为5μm。测量结果可以Txt、Exc等多种格式l输出。


应用领域:


 适用于工厂生产线和质量检 测部门,特别是在反复测量细小工件的尺寸方面,具有独特优势。可以广泛应用于机械、仪表、电子、五金、塑胶、模具等行业。






仪器型号JTVC-2010(VTC2010)JTVC-2515(VTC2515)JTVC-3020(VTC3020)
工作台金属台面尺寸(mm)450×280450×280510×290
玻璃台面尺寸(mm)260×160306×196360×260
运动行程(mm)200×100250×150300×200
仪器重量(Kg)100Kg
外形尺寸(mm)650×800×1600
Z轴升降行程150mm
工作距离108mm
X、Y、Z数显解析度1μm
X、Y坐标示值误差≤(3+L/200)μm
影像系统摄像机:彩色1/3" CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
可选配镜头、日本SONY1/2″CCD
电源AC180~260V 50HZ
测量软件标备自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、角度、圆心距、摆正等。


仪器配件1.0X镜筒(标配)0.5X镜筒(选配)工作距离
变焦镜0.7~4.5X0.7~4.5X
附加镜视频倍率物方视场视频倍率物方视场
0.5X(选)15~95X20~3.2mm7.5~48X40~6.4mm175mm
标配1.0X30~190X10.6~1.6mm15~96X20~3.2mm96mm
2.0X(选)60~380X5~0.8mm30~190X10.6~1.6mm32mmm

  建议放置台:载重≥350KG,尺寸(长×宽×高)1000×600×500(mm)
