应用领域：

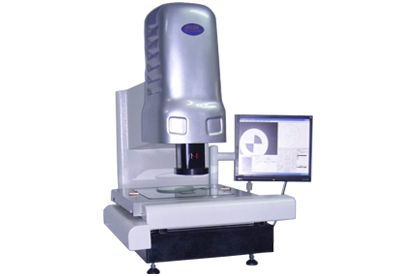

CNC型（Computer numerical control计算机数字控制）影像测量仪能够由计算机控制运作，减少人为手动操作，是提高工作效率，降低使用者（企业）生产成本的新一代测量仪器。该系列大行程全自动影像测量仪主要应用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。
仪器特点： AV系列二次元影像测量仪是我公司最新研制的CNC全自动影像测量仪，它具有以下特点：
● 采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；
● 采用本公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的接口，PC机与仪器通过USB线和S端子线连接；
● 采用花岗石平台，外观简洁大方；
● 表面光由独立四十八组光源组成，每一组均为恒流源驱动，连续可调；
● 配有我公司专用的全自动测量软件QuickMeasuring测量仪测量软件，大大提高测量工作效率。
◆注：该机型可选配英国RENISHAW接触式探针，并配￠1mm、￠2mm探针，连接QuickMeasuring全自动测量软件，进行三次元测量。
|  |
| CNC影像测量仪-型号 | AVS-3020CNC | AV-3030CNC | AV-4030CNC |
工
作
台 | 金属台面尺寸(mm) | 408×508 | 508×508 | 608×508 |
| 玻璃台面尺寸(mm) | 250×350 | 350×350 | 450×350 |
| 运动行程(mm) | 300×200 | 300×300 | 400×300 |
| 外形尺寸(mm) | 950×750×1100 | 1022×661×1037 | 1022×743×1027 |
| 传动形式 | X、Y、Z轴均采用马达驱动滚珠丝杆传动 |
| CCD | SONY彩色摄像机 |
| X、Y、Z数显解析度 | 0.0005mm |
| X、Y坐标示值误差 | ≤(3+L/200)μm |
| 影像系统 | 0.7～4.5X 变焦镜头，总视频放大分辨率为 30～190X
（配 2X 物镜时，总视频放大倍率可达到 380X ） |
| 照明系统 | 连续可调式 LED 环形表面光及轮廓光，根据放大倍率确定最大光强 |
| 电源 | AC220V±10％ 50Hz |
| 工作环境 | 温度 20 ℃ ± 3 ℃ , 湿度 45 ％ ～75 ％ |
