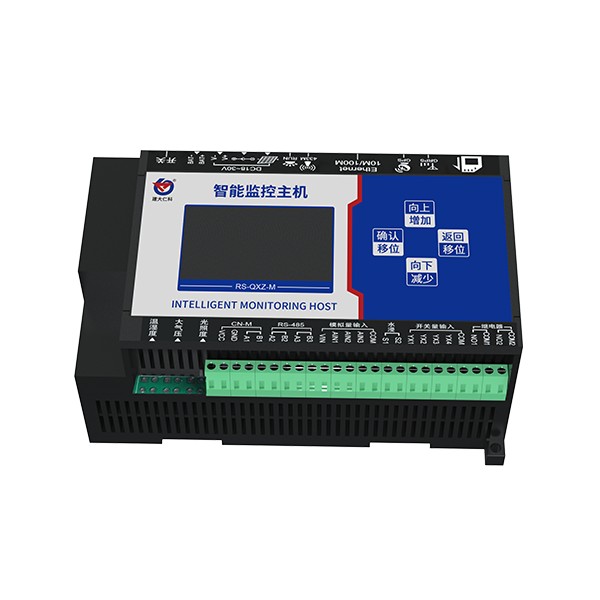

智能监控主机是一款专用于气象站控制主机,大屏中文液晶显示,界面简洁友好,强大的脱机短信报警功能,报警内容可自定义。
功能特点
若不使用太阳能电池板也可采用外接24V直流电源供电;
可外接1路室外LED单色显示屏,支持最大点阵数1024*256;
设备**8位地址,易于管理识别,可搭配我司提供的多种软件平台;
1路多功能4G通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台;
具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件;
内置数据存储,可存储52万条记录,通信故障时,设备自动存储,通信恢复后可将存储数据上传。
技术参数
参数名称 | 范围或接口 | 说明 |
数据上传通信接口 | RJ45网口 | 通过网口方式上传数据 |
GPRS无线 | 通过GPRS方式上传数据 |
GSM短信 | 支持短信报警 |
ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询监控主机中的数据。 |
数据采集通信接口 | 从RS485接口 | 能够采集1-32台485接口的变送器的数据,最长通信距离≥1500m |
点阵LED屏显示接口 | LED屏显示接口 | 支持最大点阵数1024*256的单色LED显示屏 |
1路直流电压采集 | 采集量程0-100V | 采集精度±0.1V,输入阻抗≥100kΩ
监控主机可设置转换系数 |
3路4-20mA电流信号采集 | 4-20mA电流信号采集 | 采集分辨率3000
输入阻抗≤120kΩ 监控主机可设置转换系数 |
1路水浸检测信号 | 可进行漏水检测 | 标配漏水电极,用户也可选漏水绳,最长可达30m |
4路开关量信号输入 | 可检测干接点通断状态 | 外接无源干接点,响应时间≤0.2s |
2路继电器输出 | 继电器干接点输出 | 继电器容量:250VAC/30VDC 5A
本继电器可关联到任意通道的上下限,用作报警或自动控制。 |
1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量:0.2mm
可上传瞬时雨量(最近一分钟)、当前雨量(本日00:00至当前)、昨日雨量(昨日00:00-24:00)及**累计雨量值 (默认采用第四路开关量作为雨量计输入) |
网口数据上传间隔 | 1s~65535s | 数据上传间隔1s~65535s可设,默认5s |
4G数据上传间隔 | 20s~65535s | 数据上传间隔20s~65535s可设,默认300s |
内置存储容量 | 52万条 | 内置存储,最多可存储52万条 |
供电 | 外部电源供电 | 供电电压10-30V DC |
产品选型
RS- | | 公司代号 |
| QXZ- | | 智能监控主机 |
| M- | M系列 |
| Y- | | 有线接收型 |
| 空 | 不带4G上传及短信报警功能 |
4G | 带4G上传及短信报警功能 |
