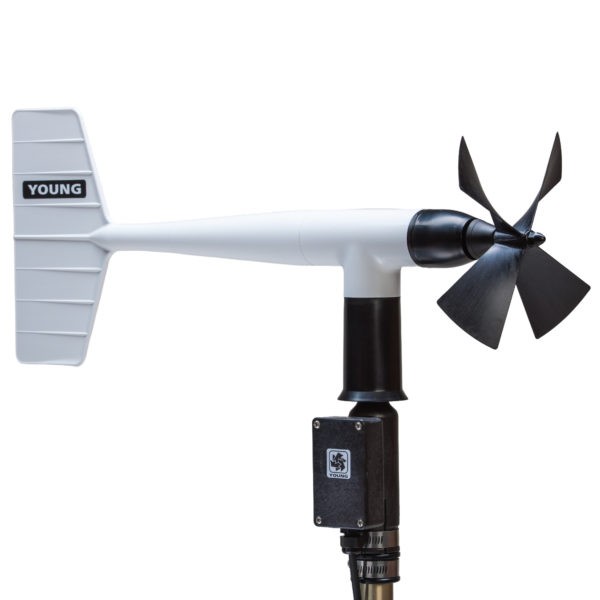

YOUNG风监测仪-AQ 05305型

风监测仪–AQ是专门为空气质量应用而设计的高分辨率风传感器。该产品具有构造简单、抗腐蚀、阈值低、相应快和保真度高的特点。

风监测仪-AQ 达到以下法规制定机构的要求：美国环保署——防止严重恶化（PSD）环境监测大纲美国核管制署——NRC 规范指南1.23支持核电站的气象项目美国核能学会——核电站确定气象信息的标准。

风速由轻质碳纤维热塑料（CFT）螺旋桨叶读取。桨叶旋转会产生交流正弦波电压信号，其频率与风速成正比。本产品没有使用集电环和电刷。

风向传感器是一个轻质风向标，具有在以确保在风变动条件下获得高保真的性能特征。风向标位置由一个精确的电位计感知。输出电压与风向标角度成正比。

设备主体采用对紫外线稳定的塑料制造，使用不锈钢和电镀铝配件。并全部采用了高进度不锈钢滚珠轴承。瞬间电流保护和电缆端子在操作方便的分线盒中。本仪器安装在标准的1英寸管上。

风监测仪–AQ有两个额外的输出信号选件。05305V型提供校准的电压输出，可以很方便的用于很多数据记录仪。05305L型为每个通道提供校准的4-20 mA电流信号，在高噪音区域或电缆长度大时（数千米长）十分有用。信号调节电子元件已集成到传感器分线盒中。

规格

范围：

风速：0-50 m/s（112 mph）

方位角：机械部件为355°，电子部件为355°（5°开口）

精度：

风速：±0.2 m/s（0.4 mph）或读数的1%

风向：±3度

阈值：*

桨叶：0.4m/s（0.9 mph）

风向标：10°位移时 0.5m/s（1.0 mph）

动态响应：*

桨叶距离常数（63%复原）2.1m（6.9英尺）

风向标延迟距离（50%复原）1.2 m（3.9英尺）

阻尼率：0.45

阻尼自然波长：4.9m（16.1英尺）

无阻尼自然波长：4.4m（14.4英尺）

信号输出：

风速：磁感应AC电压，每周三个脉冲。1800 rpm（90 Hz）=9.2m/s（20.6 mph）

方位角：来自导电塑料电位计的模拟DC电压——电阻 10 K Ω，线性 0.25%，

预计寿命——5000万转

电源要求：

电位计激励：最大 15 VDC

尺寸：

总体高度：38 cm（15.0 英寸）

总体长度：65 cm（25.6 英寸）

桨叶：20 cm（7.9 英寸）

直径：

安装座：34 mm（1.34英寸）直径（标准1英寸管）

重量：

传感器重量：0.7kg（1.5磅） 运输重量：2.3kg（5磅）

*名义值，由 ASTM 标准步骤决定。屏蔽轴承使用 Type LO-1轻通用仪器润滑油进行润滑。

05305V型电压输出

电源要求：8-24 VDC（5 mA@12 VDC）

运行温度：-50到50℃

输出信号：

WS: 0-2.5 VDC(0-50 m/s)

WD: 0-5 VDC (0-360°)

05305L型 4-20mA 输出

电源要求：8-30 VDC（最大40 mA）

运行温度：-50到50℃

输出信号：4-20 mA全尺寸

符合适用的 CE 指令。产品规格若有更改恕不另行通知。
