AWA6290建筑声学测量系统

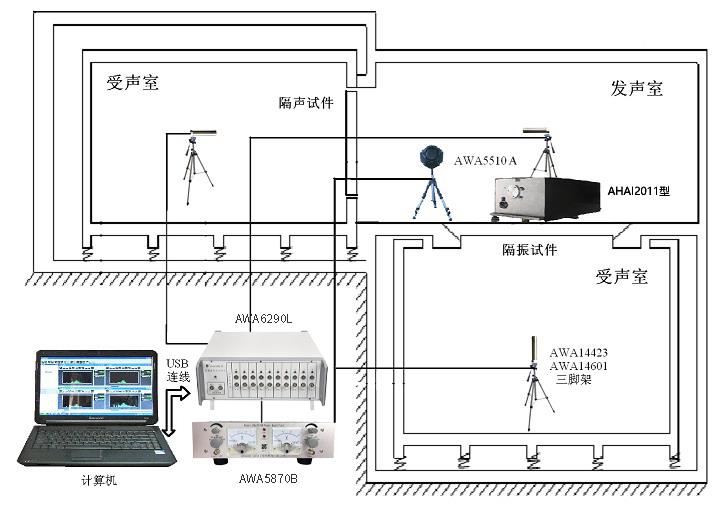

AWA6290建筑声学测量系统图片
产品介绍

混响时间是房间室内音质最重要的声学指标,在声学测量中多用该指标对声场进行修正。如隔声量测量、声功率测量等。 该指标测量有中断声源法和脉冲反向积分法。


吸声系数是声学设计时材料选择的重要指标。有混响室法、驻波管法和传递函数法。


空气声隔声是评价建筑构件和建筑隔墙的空气声隔声的指标。通过计算声压级差及混响修正等,得到空气声隔声的单值评价量及频谱修正量,从而为隔声评级提供依据。


楼板撞击声隔声是楼板隔声性能的评价指标。它使用标准撞击器替代空气声隔声的声源。


参考标准:

      GB/T50121-2005建筑隔声评价标准

GB/T19889 声学建筑和建筑构件隔声测量(第1~10部分)

GB/T8485-2008 建筑门窗空气声隔声性能分级及检测方法

GB/T25079-2010 声学建筑声学和室内声学中新测量方法的应用MLS和SS方法

GB/T31004-2014 建筑构件隔声声强法测量 实验室测量

ISO 10140-3-2010 Measurement of impact sound insulation

ASTM E2179-03 Standard Test Method for Laboratory Measurement of the Effectiveness of Floor Coverings in Reducing Impact Sound Transmission Through Concrete Floors


室内混响时间测量参考标准:

GB/T 50076-2013 室内混响时间测量规范

ISO 3382-2:2008 声学房间声学参数的测量一般房间混响时间测量

GB/T 20247-2006 声学 混响室吸声测量


厅堂测量参考标准:

GB/T4959-2011  厅堂扩声特性

BS EN 60268-16-2011  Objective rating of speech intelligibility by speech transmission index


AHAI2011型标准撞击器

AHAI2011型标准撞击器是一款为测量建筑物楼板撞击声隔声性能的标准撞击声源,其性能指标符合国家标准GB/T 19889.6-2005建筑隔声测量规范及ISO 140对标准撞击声源的要求。


主要性能指标:

产品型号

AHAI2011型标准撞击器

撞击锤数目和质量

5个,每个500 g±6 g

相邻两锤中心间距

100 mm±3 mm

撞击平均时间间隔

连续两次撞击时间间隔为100 ms±20 ms,

平均撞击时间间隔为100 ms±5 ms

自由落体距离

40 mm~50 mm

工作电源

内置12 V可充电锂电池,运行时间大于90 min,外部有电量指示,在撞击器运行时可显示电量。

外形尺寸

550 mm×184 mm×224 mm

质量

14 kg


AWA5870B功率放大器

     AWA5870B型功率放大器是一种声学及振动测量专用双路输出功率放大器,由于采用高精密大功率三极管,并精心配对,所以它具有输出功率大、放大倍数高、频响范围宽、失真小等优点。可用于12面体声源、音箱及低频耦合腔的驱动等,可用于建筑声学测量、电声器件测量、声功率测量等。可与各种信号源、计算机声卡输出口及其它声源配合。它内部设计有多种保护线路,可以对输出负载短路、过热、过压等进行有效保护。



 主要技术指标

型号

AWA5870B

输入阻抗

7.5kΩ

最大输出电压

25V有效值

最大放大倍数

100

频率响应

20Hz~20kHz±0.5dB,1W/8Ω;2Hz~100kHz±3dB,1W/8Ω

可接扬声器阻抗

4~16Ω

输出阻抗

<0.8Ω

失真度

<0.5%  50W/8Ω

输出功率

100W×2  8Ω, 150W×2  4Ω

输出通道数

2路共地和BTL输出。

最大信噪比

90dB(A计权)

电源

220V/50Hz

最大耗电量

500W

外形尺寸

304mm*368mm*82mm

质量

12kg


 AWA5510A型正十二面体无指向声源

AWA5510A型正十二面体无指向声源是一种用电动扬声器组发声的无指向性声源,符合JJF 1468-2014无指向性声源校准规范,配合AWA5870E型功率放大器可在建筑声学等测试中用作为点声源使用,主要用作混响时间测量、隔声量测量、厅堂音质测量、房间吸声量测量、反射系数或吸收系数测量以及户外声传播使用等。


主要性能指标:

产品型号

AWA5510A型正十二面体无指向声源

外形尺寸

Φ405 mm

质量

20 kg(不含三角架)

指向性指数

100 Hz~630 Hz(±2 dB), 800 Hz(±5 dB), 1 Hz~10 kHz(±8 dB)

最大连续电功率

480 W

最大声功率级

120 dB

频率范围

100 Hz~10 kHz


AWA6290L

AWA6290L多通道信号分析仪是一种利用计算机多媒体技术开发的信号分析仪器,它采用计算机的网口进行数据传输,使用及携带较方便。可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分,发生器独立两通道,采集器多通道可选。

主要性能指标

型号

AWA6290L

输入程控放大部分

输入通道

2~20个

输入信号类型

ICP或电压推荐前置级AWA14600E或AWA14604E

输入插座类型

BNC和LEMO

最大输入电压

10V(有效值)

测量范围

5μV-10V(有效值)

20dB(A)~140dB(A)(配50mV灵敏度的传声器)

0.03m/s2~10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时,测量范围将随之不同

频率范围

1Hz~80kHz  <0.1dB(1kHz为基准,192k采样)

(频率上限与采样频率相关,f/fs<0.45时 误差小于0.1dB)

输入阻抗

>600kΩ||<200pF

ICP供电

工作电流5mA,电压28V

LEMO供电

30V,内部有1kΩ的限流电阻

量程

-20dB, 0dB, 20dB可选,参考量程为0dB

量程控制误差

<0.1dB@1kHz

过载指示

当信号超过量程的测量范围引起过载时,仪器面板上的指示灯可以点亮

信号采集部分

A/D位数

24位

通道数

2~20个,每通道独立A/D转换器

采样频率

每通道8192、16384、32768、65536、1311072、12k、24k、48k、96k、192kHz(192kHz采样支持8通道同步采样,48k支持20通道同步采样。)

动态范围

大于110dB

信号发生部分

工作方式

24位D/A由计算机通过网口控制输出信号

采样频率

两通道同步采样, 192kHz

输出通道数

2路

输出幅度

0.01V~9V(rms)

频率范围

0.5Hz~75kHz(1kHz为基准,误差小于0.2dB)

谐波失真

<0.1% @8V   (总失真<0.2%@8V)

接口部分

外接电源

12V、3A,φ2.5电源插头,里正外负

数字输入输出接口

百兆网口

外形尺寸

340×140×360(mm)

约4.5kg
