一、用途

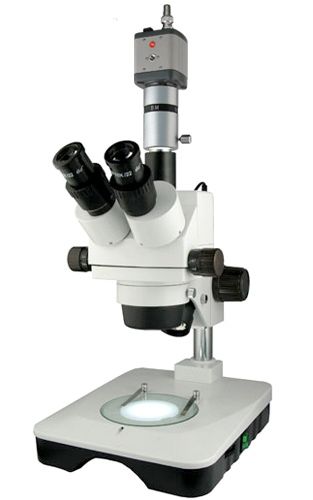

| XTZ-EAC(7X-45X)电脑连续变倍体视显微镜(立柱/立杆式)是老型号XTZ-系列的改进型(Ⅱ) 为(第二代)。它具有优质的光学系统，和可靠耐用的操作机构。该机型比老型号机型大，工作距离长，上下照明选用LED灯，清晰范围大，视野均匀，广泛应用于医疗、卫生、农林、纺织、地质、电子、精密机械、微雕等行业和部门，尤其适合于LED，PCB产品的检验，冲压电镀件的检验，以及电子元件的检验。本仪器采用电光源，照明可连续调节亮度，铰链式镜筒45°倾斜，可360度自由转动。 镜体变倍手轮双侧水平设置，变倍灵活舒适，升降机构为燕尾导轨与齿轮齿条组合构成调焦机构。 |
二、技术规格
| 目镜 | 标准配置 |
| 工作距离100mm |
| 放大倍率 | 物方视场 |
| 10X/Ф22mm | 7X | 31.4mm |
| 45X | 4.9mm |
1、变 倍 比：1:6.5
2、物镜变倍：0.7-4.5X
3、放大倍数：7-45X
4、双目视度可调范围：±5屈光度
5、曈距：55mm-75mm
6、观察头安装尺寸：Ф80mm
7、滑板升降调焦范围：65mm
8、物镜至工作台*大高度：220mm
9、立柱×高至工作台距离：250mm
10、光源：上下LED灯照明，上下灯开关独立控制，亮度连续可调
11、工作台：超大玻璃工作台直径125mm
12、底座尺寸：290mm×245mm
13、计算机成像系统：CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)USB接口，(电脑自购)
三、仪器成套性
| 序 号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 显微镜主体 (7～45×) | 台 | 1 | |
| 2 | 三目观察镜筒 | 只 | 1 | |
| 3 | 高眼点大视野平场目镜 10×/Φ22mm | 只 | 2 | |
| 4 | 玻璃工作台板、黑白板工作台板(Ф125mm) | 块 | 各1 | |
| 5 | 工作台透光板 Ф75mm | 块 | 1 | 装在工作台板内 |
| 6 | 眼罩 | 只 | 2 | |
| 7 | 光源：LED灯上照明、下照明 | 只 | 各1 | 装在仪器内 |
| 8 | 电源线 | 根 | 1 | |
| 9 | 内六角扳手 2mm | 把 | 1 | 放在立臂盖内 |
| 10 | CCD视频摄像头 | 只 | 1 | |
| 11 | 适配镜(MCL-Z) | 只 | 1 | |
| 12 | 外置式图像采集卡(BM-A/D视频转接器 | 块 | 1 | |
| 13 | 产品使用说明书 | 份 | | |
| 11 | 产品合格证明 | 份 | 1 | |
| 12 | 产品保修卡 | 份 | 1 | |
