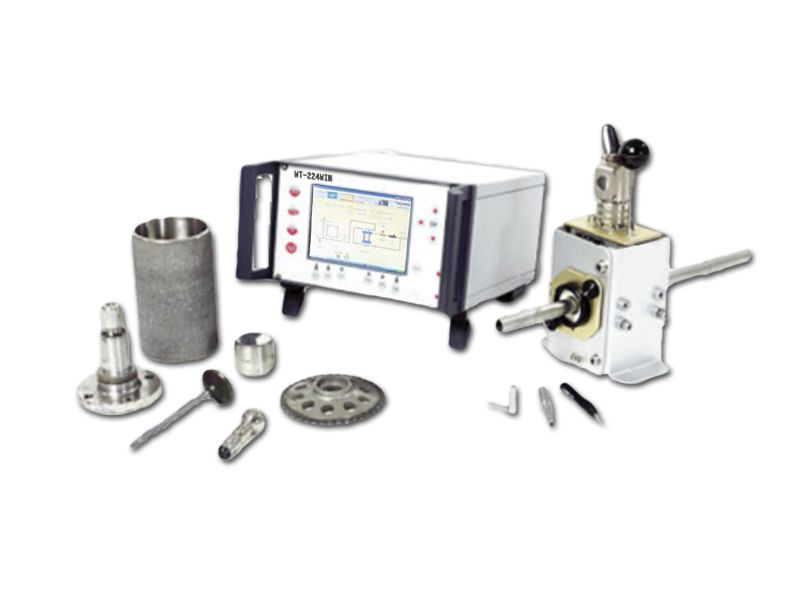

WT-224WIN 型涡流探伤仪是一款具有单传感器输入，单通道双频率的涡流测试仪，可以连接绕行、转动和探头类型的传感器，适宜安装在自动或半自动测试线上进行裂纹检查、热处理核查等。对于可提供外部电源的台式和实验室的应用来说，它也是很好的选择。

产品特点

• 单探头、双频率

• 每个测试频率具有不同的警告输出

• 可配置探头连接(桥式、反射、)

• 支持旋转的探头驱动

• 滤波范围广泛，适用于动态检测

• 灵活的I/O界面连接到处理控制器(PLC)

• 多语言用户界面

• 设置和信号追踪可内部存储

• 监管者电脑软件，用于将测试设置和检测结果传输到电脑上

产品应用

• 检测生产零件的表面裂纹

• 同绕行线圈或探头一起进行热处理分类

• 使用绕行线圈对有色金属棒、线和管材进行表面检测

• 使用固定的探头，对转动的铁或有色金属棒和管道进行表面检测

• 使用固定的探头，对铁或有色金属焊接管道的焊接区域进行检测

• 使用转动的探头，对凿孔或平整的表面进行检测

• 螺纹探查及其他测试件特性检测

• 轨道检测

汽车零部件

汽车关键部件的安全性检测失败会导致主要的经济损失，而WT-224WIN型涡流探伤仪可以检测这些部件的安全性，主要方法有以下两种。

裂纹检测

通过采用适于表面扫描的工业探头，WT-224WIN型涡流探伤仪可以检测各种复杂形状的汽车零部件的缺陷(从引擎阀门到动力方向盘)

硬度分选

对于汽车零部件，确定其所属的具体硬度范围是至关重要的。通过检测部件的电导率的差异，我们就能直接区分属不同硬度范围的零部件。而WT-224WIN型涡流探伤仪的输出功能则可激活喷印系统或接受/拒绝闸门。

发电

电力行业关心工厂设备是否可用且有效，而定期使用涡流检测技术则可大幅地减少工厂停工期。

管道检测

管道检测主要是对现场热交换器的有色金属管道的腐蚀，磨耗，疲劳和裂缝进行监查。

管内径检查

这种检查是在现场使用一个内直径探头进行。其检查结果可实时解译并通过ARTIST软件记录。内直径探头有柔性(JDP系列)和刚性(IDP系列)两种可分别满足对U型管和直管检测的应用需求

金属制造

涡流技术由于其方便的自动控制被广泛地用于零部件制造。当检测到一个缺陷时会触发一个接受或拒绝闸门，WT-3WIN-RT型涡流探伤仪便会发出警报信号，这样就免去了检测过程中的人力监督。

管道制造

由于配备了更强大的过滤系统以及极高的采样速率，Vector 2d是能胜任在线检测的理想设备，即使检测对象是一个直径长达100mm(4")的管道系统。对于全周长检测可以使用Galaxy线圈，对于稍小的直径则可使用840P/841P线圈。对于ERW管道，因其只需检测焊缝和近热影响区，所以选saddle探头。

安装和大小

WT-224WIN型涡流探伤仪可置放于标准的机架上，其独立站式的结构省去了支脚以便于台式安装(设置一定角度以便于察看)，而其把手设计则方便携带。

高度过滤器

WT-224WIN型涡流探伤仪上的过滤器是为了防止由于改变参数如温度而导致的长期光斑漂移。这整个过滤系统的设计是为了达到好的信噪比，并且没有由电源和材料运转(比如振动)带来的干扰。

提高生产力

由于其极高的采样速度，WT-224WIN型涡流探伤仪可以以4米/秒(13英寸/秒)的速度进行材料检测。当然高线速会提高人们对过滤器的要求来保持一个良好的信噪比。

技术参数

操作频率

普通： 10Hz -10MHz

旋转式： 10KHz-2MHz

电导率测试： 60KHz

显示器

带LED背光的液晶显示器

丙烯酸树脂硬涂层保护窗口

分辨率 480 x 320 像素

可视面积 115 x 78mm

增益

可同时或由单独调整X和Y控制值

-8 dB 至 96 dB (0.1dB步进)

输入增益选择 0 dB 或 14 dB

探头驱动-8 dB, 0 dB, 和 +98 dB

低通/高通滤波器

低通：3Hz-2kHz， 2000个步进

高通：DC-1.99kHz， 500个步进

报警

报警方式：+,- 分级，扇形和方形闸门，闪烁LED，声音报警

相位

0-359.9°(按0.1°步进可调)

数据存储

可容纳50条记录线和50个设置，28个文字书字式字符，加上时间和日期标示。

动态数据可存储和回放。

电导率范围： 1-110%IACS

涂层读书范围： 0-1.3mm(0-0.050")

探头兼容性

式Locator探头 (100 ohm 阻抗)

绝对式标准探头 (50 ohm 阻抗)

桥式探头

反射式探头

Hocking, Staveley, Zetec, 和 Rohmann旋转驱动

Hocking 60 kHz电导率探头

平衡负载

手动或自动。可选择1.3, 8.2, 22, 47, 82, 或120μH

输出

背面板接口

探头1，用于普通，旋转和电导率探头的12针Lemo接口

探头2，用于探头1的普通和绝对负载的12针Lemo接口

ABS探头，配有用于绝对式探头的BNC接口

注意：探头2和ABS探头的接口与探头1平行

VGA输出，标准15针VGA 'D'型接口

RS232，9针D型接口

模拟输出：标准 I/O，15针D型接口

遥控输入 平衡标定、冻结、清空

外部LED和继电器驱动输出

BNC接口的模拟输出和遥控输入

注意：BNC输出接口平行于标准I/O接口

电源

12-24V DC，2A

电源12 V, 5 A

兼容PC

与Windows软件相容，便于报告和打印

语言

英语，法语，德语，西班牙语，葡萄牙语

仪器重量

3.5 kg (7.72 lbs)

尺寸大小

带箱

宽：249mm

深：308mm

高：147mm(包括支脚) 133mm(不包括支脚)

不带箱

宽：213mm

深：260mm

高：129mm
