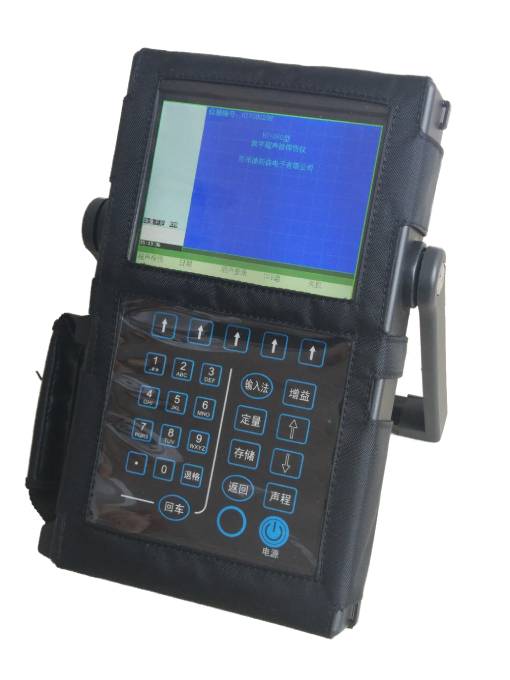

既要有速度，还要有灵活性；既要轻便，又要坚固；既要有准确性，还要有吸引力。X系列超声波探伤仪专为成长型企业量身定制。即插即用U盘存储，直观B扫动态显示，准确回波编码技术，精确10位AD采样，所有常用功能一键直达，均诠释着X系列对技术创新的孜孜追求，没有任何其他经济型探伤仪能如此轻松地融合众多非凡的特性。
功能特点
●U盘存储，即插即用
USB接口可插入U盘，无需驱动，支持热插拨，即插即用。实现探伤报告存储、拷屏打印。
● 二维编码B扫描 直观显示缺陷位置
探伤仪常用的二维色彩编码B扫描功能。B扫描功能图像式的观察缺陷模式，能够产生很好的对比效果，更便于缺陷的分析判断。通过:灰度/彩色调色板还可以自动显示缺陷危害程度，也可实时对比观测A扫波形和B扫图像
● 超大容量数据储存：2000个数据组
● 探伤与高精测厚一体
●5条智能DAC曲线，符合JIS和API标准
● 实用DGS曲线:大平底、平底孔、通孔三种参考类型
● 国内率先达到10位高精度AD采样
较通常8位采样测值更加精确，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证。
● 超长待机：10/20小时，摆脱充电烦恼
在充满电的情况下可连续工作20个小时，这使得检测的时候更加灵活，效率更高，再不用担心因电量不足而耽搁工作。解决野外长时间工作操作时间普遍不能满足的难题。
● 高亮真彩，强光可见，屏幕亮度5级可调，节电环保
● 工业级宽温硬件操作，**元器件，极低故障率
● 镁铝合金外壳，坚固耐用，有效防止电磁干扰
● 常用功能一键直达
常用功能只需按一个健就可以开始进行相关的操作，功能和菜单的安排得到合理优化，大大简化操作步骤，使检测更方便容易。
● 菜单布局合理
与国际主流菜单布局接轨，方便考察和交流。三级菜单布局合理，根据控制面板的提示，操作者很容易找到需操作的按键。
● 自动校准：声速、探头延迟、角度/K值
打破传统繁琐的手动校准模式，只需进行简单的参数设置，细小的数据调整。
指标参数
| 性能指标 |
| 检测范围 | 1.0～12000mm |
| 检测分辨率 | 0.01mm(<100mm)；1mm(>100mm) |
| 声速 | 500～20000m/s；20个固定声速 |
| 显示延迟 | -20～3400us分辨力: 0.1us |
| 探头延迟 | 0～99us分辨力: 0.01us |
| 自动校准 | 通过两个已知参考回波自动校准声速和探头延迟 |
| 线性误差 | 水平≤0.1%垂直≤3% |
| 动态范围 | ≥34dB |
| 灵敏度余量 | ≥60dB 200mmФ2平底孔 |
| 外型尺寸 | 240×180×50mm |
| 重量 | 1.9Kg(包括电池组) |
| 工作环境 | 温度：-20℃～70℃；湿度：5%～90% |
| 发射脉冲 |
| 激励脉冲 | 负尖脉冲 |
| 发射重复频率 | 自动优化发射重复频率，高大于1KHz |
| 阻尼匹配 | 50/150/400Ω |
| 接收系统 |
| 检测模式 | 脉冲回波/发射接收/透射 |
| 测量方式 | 峰值/边沿 |
| 增益 | 0～110dB步距0/0.1、0.2/0.5/1/2/6/12/自定义 |
| 检波方式 | 正/负半波/RF/全波 |
| 频率带宽 | 0.3～1 / 0.5～4 /2～15MHz |
| 显示 |
| LCD | 5.7"工业级宽温高亮TFT彩色液晶 |
| 背光亮度 | 5级可调 |
| 显示刷新率 | 不小于60Hz |
| GUI主题 | 简约/经典/灰度/强光/弱光5种，用户可通过设置文字、A扫波形、背景、坐标颜色自由定制主题 |
| 闸门/测值/报警 |
| 闸门 | A/B两个独立闸门 |
| 测值显示 | 5个测值显示区，其中1个为主显示区，可选择测值内容SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB |
| 报警 | 各闸门可独立逻辑报警 |
| 存储 |
| 通道参数 | 20组 |
| A扫波形 | 2000组 |
| 厚度值 | 20万个，线性 |
| 波形参考 | 4幅参考波形 |
| 输入输出 |
| 探头连接 | LEMO或BNC |
| 通讯 | RS232 |
| 区域 |
| 时钟 | 实时显示日期时间 |
| 语言 | 中文 |
| 单位 | mm/inch |
| 电源 |
| 电池 | 高能锂电池，具有过充过放保护 |
| 电源监测 | 基于库仑计量的电池能量监测，百分比/续航时间显示剩余电量 |
| 工作时间 | 可连续工作10小时以上 |
| 电源适配器 | 输入100～240V/50～60Hz；输出9VDC/4A |
| 当量曲线 |
| DAC曲线 | 可记录30标定点；自动增益；任意顺序标定；标定/编辑两种修正方式；考虑了材料衰减和表面补偿因素；5条增益可调评估曲线符合JIS和API标准 |
| DGS曲线 | 适用于大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素,缺陷评估方式：当量大小/当量增益/百分比 |
|
| U盘存储 | U盘存储/波形/厚度值三种数据报告 |
| 二位编码B扫描 | 厚度/轮廓扫描;灰度/彩色调色板设置 |
| CSC曲面校正 | 可根据探头角度、工件厚度和曲率直径对测值进行修正 |
| 锁定 | 各菜单可独立锁定从而避免系统相关参数调节；数据组亦可锁定避免数据误删除 |
| 屏幕保护 | 待机/文字/关机 |
| 标配 |
| 主机、直探头、斜探头、探头线、充电器、电池、说明书、包装箱、耦合剂，各1 |
| 选配 |
| 超大容量电池 | 超长待机时间，持续工作20小时 |
| RF射频输出 | 用于薄壁材料测量以及对缺陷深入研究和定性分析 |
| 打印机 | TP串行打印机，可直接打印拷屏/波形/厚度三种数据报告 |
| 检测范围 | 10000mm超大测量范围 |
| 超大容量电池 | 可连续工作20小时以上 |
| 通讯 | USB |
