激光测距传感器O1D105

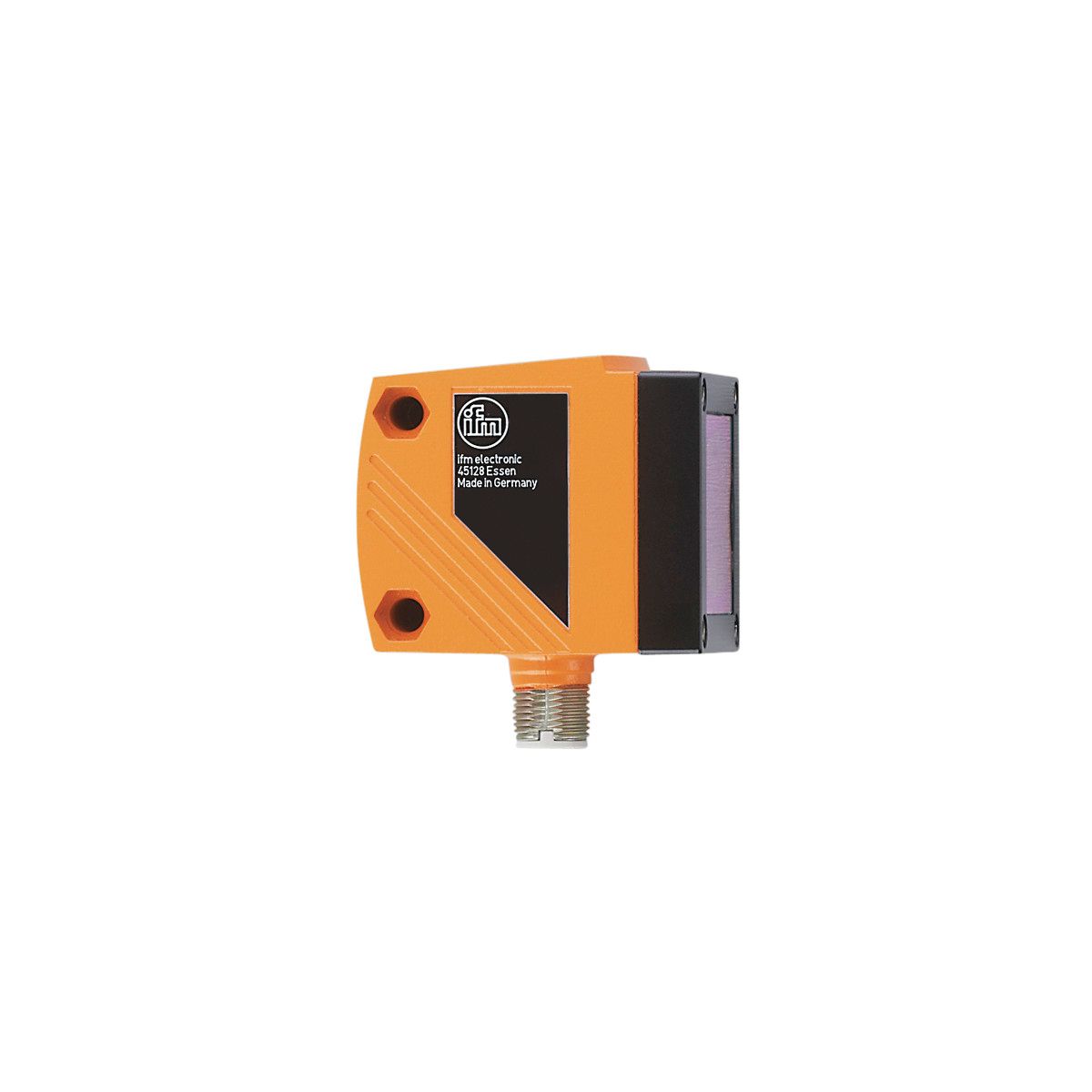

激光测距传感器O1D105图片
型号:O1D105
品牌:IFM
产地:德国


产品名称
激光测距传感器O1DLF3KG/IO-LINK
产品介绍
  • 可靠的光学距离测量,量程最高可达 10 m
  • 2 个开关输出;可将其中一个编程为模拟输出
  • 可调整的测量范围和窗口功能
  • 适用于需背景抑制功能的应用
  • 极高的性价比

技术参数:

产品特征
测量范围 [m]0.2...10; (白纸 200 x 200 mm 90 %反射)
通信接口IO-Link
激光防护等级2
外壳矩形的
尺寸 [mm]59 x 42 x 52
电气数据
工作电压 [V]18...30 DC
电流损耗 [mA]< 150
防护等级III
反相保护
使用寿命 [h]50000
总的输入/输出
输入和输出总数数字输出数量: 2; 模拟输出数量: 1
输出
输出数量2
电气设计PNP
数字输出数量2
输出功能常开/常闭; (可选)
每个输出最大电流负载 [mA]200
模拟输出数量1
模拟电流输出 [mA]4...20; (可调整量程 IEC 61131-2)
负载最大值 [Ω]250
模拟电压输出 [V]0...10; (可调整量程 IEC 61131-2)
负载电阻最小值 [Ω]5000
短路保护
短路保护类型脉冲
过载保护
监控范围
光斑宽度最大值 [mm]15
光斑高度最大值 [mm]15
光点尺寸参考10 m
背景消隐 [m]10...100
测量/设定范围
测量范围 [m]0.2...10; (白纸 200 x 200 mm 90 %反射)
测量频率 [Hz]1...33
接口
通信接口IO-Link
传递类型COM2 (38,4 kBaud)
IO-Link revision1.1
SDCI标准IEC 61131-9
外形Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable
SIO模式
必需的mater port typeA
模拟过程数据2
二位输出过程数据2
处理周期最小值 [ms]6
支持的DeviceID
运行方式DeviceID
默认806
工作条件
环境温度 [℃]-10...60
外壳防护等级IP 67
认证/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级2
激光保护注意事项
注意:激光
功率:<= 4,0 mW
波长:650 nm
脉冲:1,3 ns
请不要直视光束。
请避免和激光接触。
激光等级:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年]107
机械技术数据
重量 [g]312
外壳矩形的
尺寸 [mm]59 x 42 x 52
原材料外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC
透镜校准侧面的镜组
显示器/操作件
显示
开关状态2 x LED, 黄色
操作LED, 绿色
距离, 编程字母数字显示, 4位数字
附件
附件(可选)
保护盖, E21133
注释
注释
按照cULus工作电压"电源级2"
包装单位1 件
电气连接
接口接插件: 1 x M12
其他数据
参数设定范围出厂设定
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200...99991000
nSP1200...9999800
FSP1200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200...99992000
nSP2200...99991800
FSP2200...99992200
ASP0...99990
AEP0...99999999
rATE [Hz]1...3315
dS10...0.1...50
dr10...0.1...50
dS20...0.1...50
dr20...0.1...50
dFo0...0.1...50
dISd1...3; rd1...3; OFFd3
重复精度/精确度
测量值的重复精度精确度
白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)
200...1000 mm± 4.5 mm± 6.0 mm± 15.0 mm± 16.0 mm
1000...2000 mm± 5.0 mm±8.0 mm± 15.0 mm± 18.0 mm
2000...4000 mm± 16.0 mm±19.0 mm± 25.0 mm± 30.0 mm
4000...6000 mm± 24.0 mm± 33.0 mm± 35.0 mm± 45.0 mm
6000...10000 mm± 50.0 mm-± 65.0 mm-
测量频率15 Hz
物体的外部光线< 40 klx
重复精度/精确度
测量值的重复精度精确度
白色(90 %反射)灰色(18 %反射)白色(90 %反射)灰色(18 %反射)
200...2000 mm± 14.0 mm± 14.0 mm± 24.0 mm± 24.0 mm
2000...4000 mm± 25.0 mm± 30.0 mm± 35.0 mm± 40 mm
4000...6000 mm± 31.0 mm±45.0 mm± 41.0 mm± 55.0 mm
6000...10000 mm± 60.0 mm-± 70.0 mm-
测量频率15 Hz
物体的外部光线< 40...100 klx
黑色物体的检测距离(6 %反射)<= 4000 klx
数值用于
恒定的环境条件 23 ℃ / 960 hPa
最小的启动时间(分钟)10
产品认证
CE认证
CUL认证
IOLINK认证
