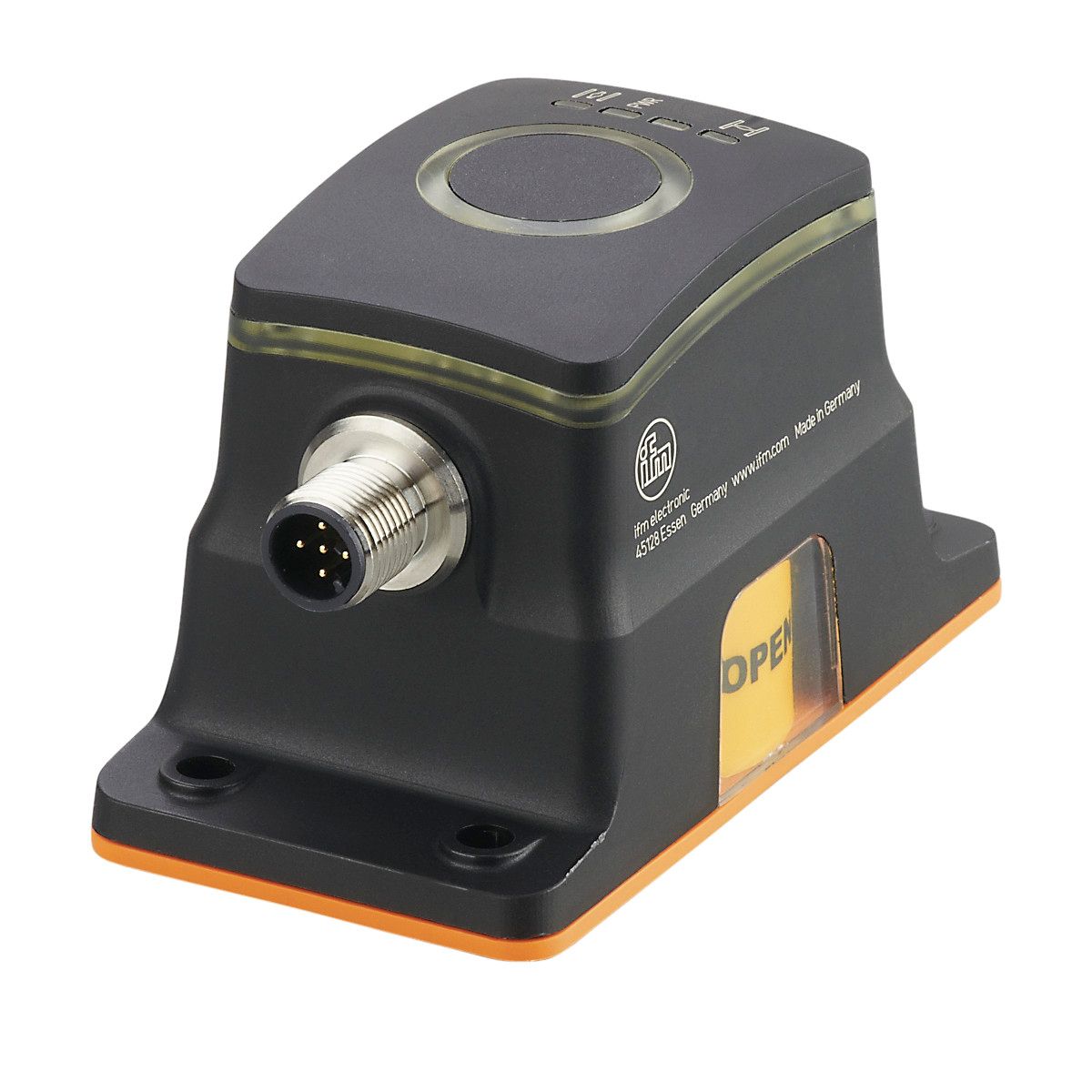

位置传感器MVQ101
产品名称 位置传感器SVS BASIC IO-LINK
产品介绍
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 3个常开/常闭; (可选) | | 通信接口 | IO-Link | | 外壳 | 矩形的 | | 尺寸 [mm] | 95 x 50 x 57 | | 应用 |
|---|
| 工作原理 | 磁性 | | 应用 | 旋转角度检测，**式 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | < 40 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间最大值 [ms] | 300 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 3个常开/常闭; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| ***目标速度 [m/s] | 1 | | 监控范围 [°] | 360 | | 精度/偏差 |
|---|
| 精确度 [°] | ± 1 | | 分辨率 [°] | 0.1 | | 公差 [°] | 0.1...15; (默认 10) | | 迟滞 [°] | 0.1...5; (默认 3) | | 温度变化率 [°/K] | 0,02 | | 重复精度 [°] | 0,1 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 CDV | | 外形 | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel | | SIO模式 | 有 | | 必需的mater port type | A | | 处理周期最小值 [ms] | 4 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 外壳防护等级 | IP 65; IP 67; (目标对象区域 防尘保护) | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 | 4 kV CD / 8 kV AD | | EN 61000-4-3 | 10 V/m | | EN 61000-4-4 | 2 kV | | EN 61000-4-6 | 10 V | | EN 55011 | 等级B |
| | 抗振强度 | | | 抗冲击 | | | MTTF [年] | 410 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 175 | | 外壳 | 矩形的 | | 尺寸 [mm] | 95 x 50 x 57 | | 原材料 | PA | | 拧紧扭矩 [Nm] | 1.5 | | 显示器/操作件 |
|---|
| 显示 | | 操作 | 1 x LED, 绿色 | | 开关状态 | 2 x LED, 白色 RGB |
| | 附件 |
|---|
| 供货范围 | | 内六角头螺丝: 4 x M5 x 20, 特种钢 | | 凸轮 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 成型体: 特种钢 |
| |
