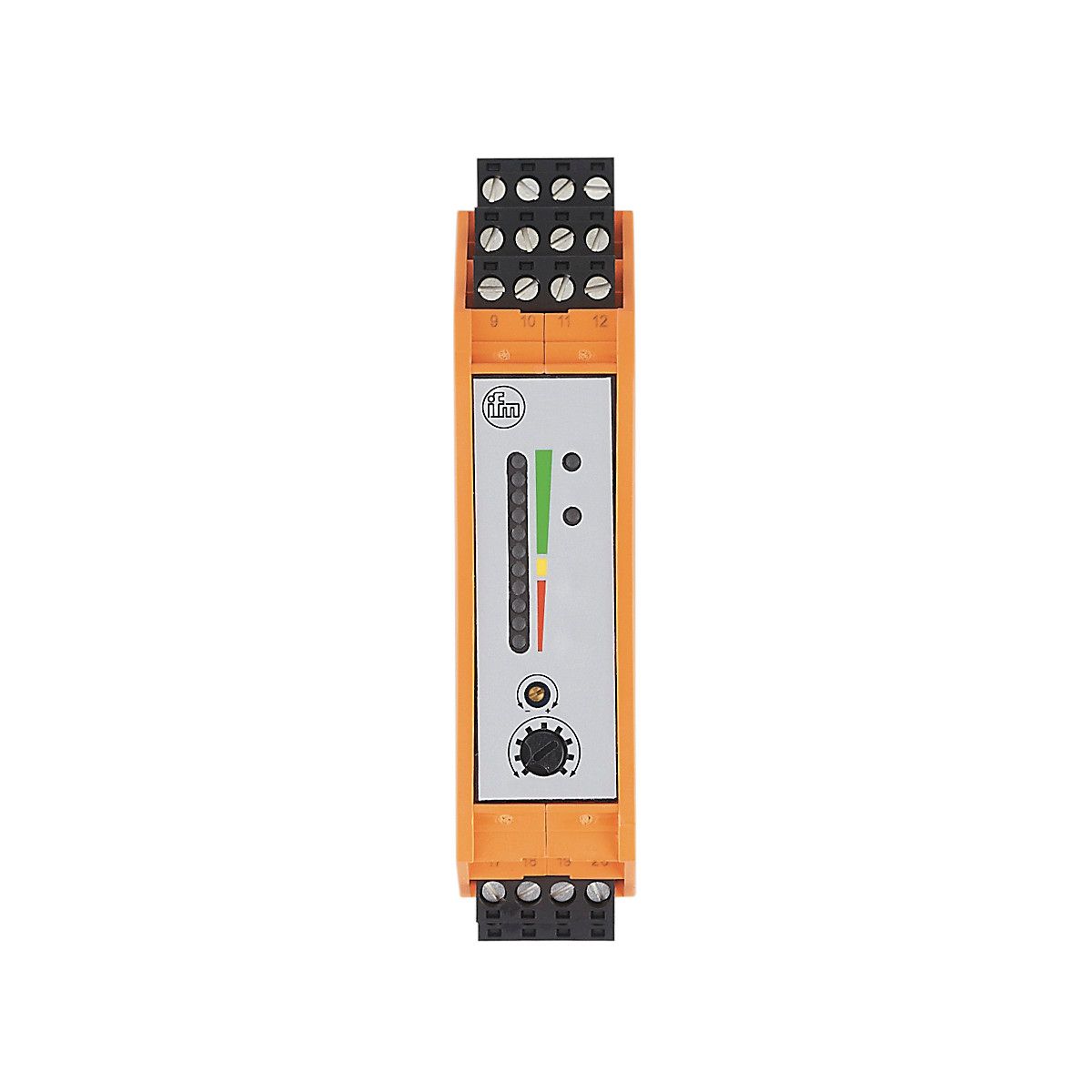

流量传感器的控制显示器SR0150
产品名称 流量传感器的控制显示器VS3000/24VDC
产品介绍
- 用于连接流量传感器
- 集成的流量、温度和线缆监控
- 可调开关输出，用于监控流量和温度
- 清晰可见的多色 LED 柱状图显示
- 通过电位自由继电器触点的信号输出
技术参数： | 应用 |
|---|
| 应用 | 流量监控; 温度监控; 断线监控 | | 电气数据 |
|---|
| 工作电压公差 [%] | -20...10 | | 工作电压 [V] | 24 DC | | 电流损耗 [mA] | 90 | | 防护等级 | III | | 反相保护 | 否 | | 开机延迟时间 [s] | 10...80; (可设定(固定电阻器接线端22-23)) | | 频道数 | 1 | | 输出 |
|---|
| 出现故障时的性能 | 过低压时所有的继电器断开; LED "LOW VOLTAGE/WIRE BREAK-RELAY"灯闪烁 | | 电气设计 | 继电器 | | 继电器接口容量 | 4 A (250 V AC / 30 V DC) | | 开关功能流量监控 | 当有流量和开机延迟时间期间，继电器闭合。 | | 开关功能温度监控 | 温度超标时继电器闭合 | | 开关功能断线监控 | 断线或短路时继电器断开 | | 短路保护 | 否 | | 过载保护 | 否 | | 反应时间 |
|---|
| 反应时间 [s] | < 3 | | 软件/编程 |
|---|
| 开关点调整 | 电位计 | | 选择液体/气体 | 导线桥; 供货中： 监控液体介质。; 用于气体介质的监控: 连接接线端子23 / 24。 | | 开关点设定 | 电位计 | | 温度范围 [°C] | 0...80 | | 已设定开关点的重复精度 [K] | 4 | | 工作条件 |
|---|
| 环境温度 [°C] | -20...60 | | 注意环境温度 | | | 外壳防护等级 | IP 20 | | 认证/测试 |
|---|
| MTTF [年] | 263 | | 机械技术数据 |
|---|
| 重量 [g] | 237.5 | | 外壳 | 用于DIN轨道安装的外壳 | | 尺寸 [mm] | 100 x 25 x 103.5 | | 原材料 | PBT | | 显示器/操作件 |
|---|
| 显示 | | 功能 | 11 x LED | | 开关状态 | LED, 红色 | | 开关状态 | LED, 红色 |
| | 电气连接 |
|---|
| 要求的保护 | 请根据IEC60127-2**页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动 | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 公母接头: |
| |
