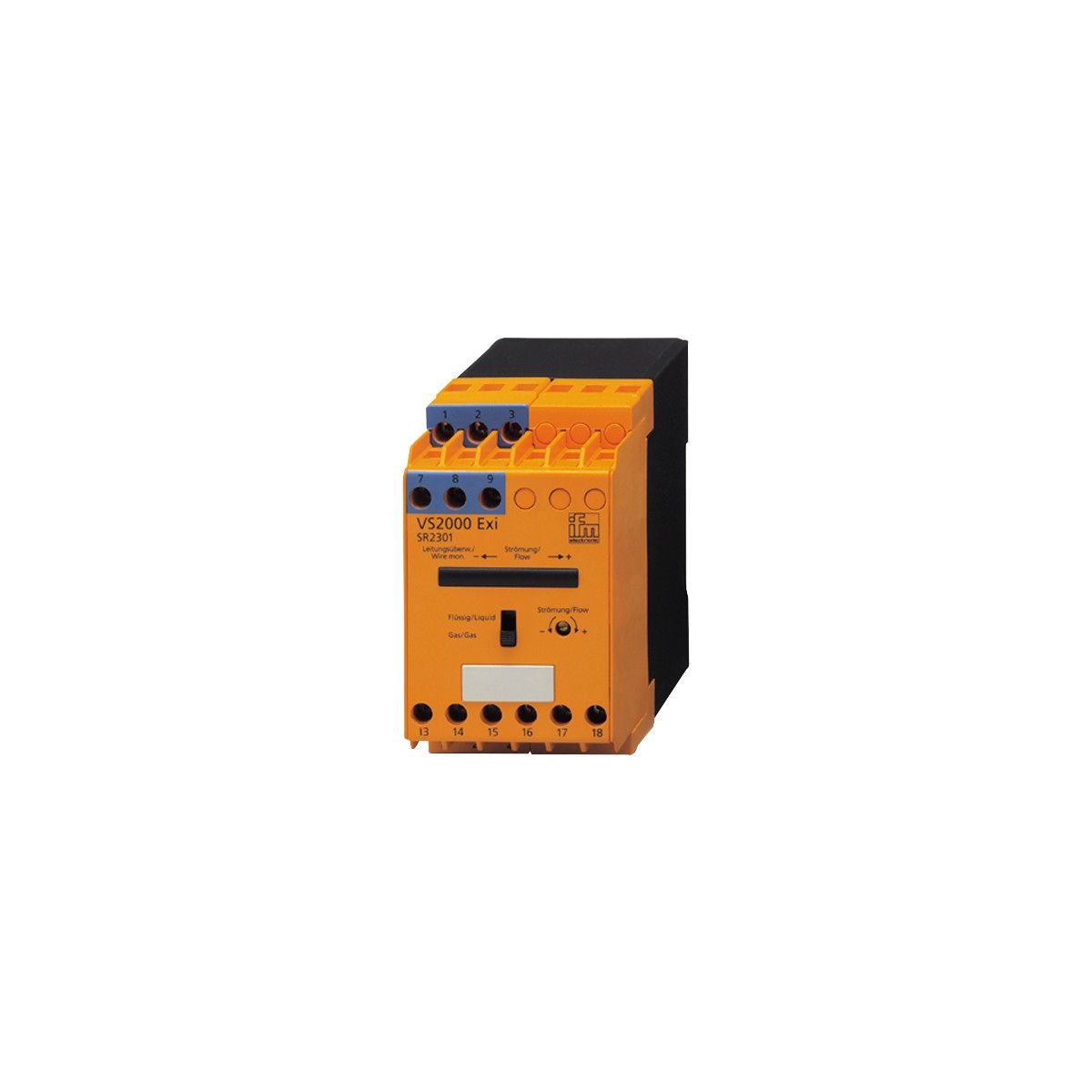

流量传感器的控制显示器SN2303
产品名称 流量传感器的控制显示器VS2000/200VAC/EXI/1G
产品介绍
- 适合在危险区域的应用
- 集成的流量监控和线缆监控
- 开关点和介质的直观设定
- 用于连接本质安全传感器
- 清晰可见的多色 LED 柱状图显示
技术参数： | 应用 |
|---|
| 应用 | 流量监控; 断线监控 | | 电气数据 |
|---|
| 频率AC [Hz] | 47...63 | | 工作电压公差 [%] | -10...10 | | 工作电压 [V] | < 200 AC | | 消耗功率最大值 [VA] | 5 | | 反相保护 | 否 | | 开机延迟时间 [s] | 30 | | 频道数 | 1 | | 输出 |
|---|
| 电气设计 | 继电器 | | 继电器接口容量 | 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC) | | 开关功能流量监控 | 有流量时继电器闭合 | | 开关功能断线监控 | 断线时继电器断开 | | 短路保护 | 否 | | 过载保护 | 否 | | 软件/编程 |
|---|
| 开关点调整 | 电位计 | | 选择液体/气体 | 滑动开关 | | 工作条件 |
|---|
| 环境温度 [°C] | -20...60 | | 存储温度 [°C] | -20...85 | | 外壳防护等级 | IP 40 | | 防护等级接线端子 | IP 20 | | 认证/测试 |
|---|
| 许可证 | PTB 01 ATEX 2075; TIIS TC16593 | | ATEX标记 |  II (1) G [Ex ia Ga] IIC | | MTTF [年] | 248 | | 机械技术数据 |
|---|
| 重量 [g] | 548.5 | | 外壳 | 用于DIN轨道安装的外壳 | | 尺寸 [mm] | 78 x 45 x 120 | | 原材料 | 塑料 | | 显示器/操作件 |
|---|
| 显示 | | | 电气连接 |
|---|
| 要求的保护 | 请根据IEC60127-2**页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动; 保险应安装在易爆区域外。. | | 注释 |
|---|
| 注释 | | 注意 控制显示器必须安装在安全区域。 | | 建议 短路后请检查产品的安全功能。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接线端子: 15 x ...2.5 mm² | | 其他数据 |
|---|
| 控制电路最大值 |
|---|
| 安全火花防爆型外壳防护等级 | [EEx ia] IIC | [EEx ia] IIB | [EEx ib] IIC | [EEx ib] IIB | | 电压 [V] | 15.8 | 15.8 | 15.8 | 15.8 | | 电流 [mA] | 92 | 92 | 92 | 92 | | 功率 [mW] | 680 | 680 | 680 | 680 | | 外部电感 [mH] | 1 | 1 | 1 | 1 | | 外部电容 [µF] | 0.185 | 1.6 | 0.185 | 1.6 |
|
| |
