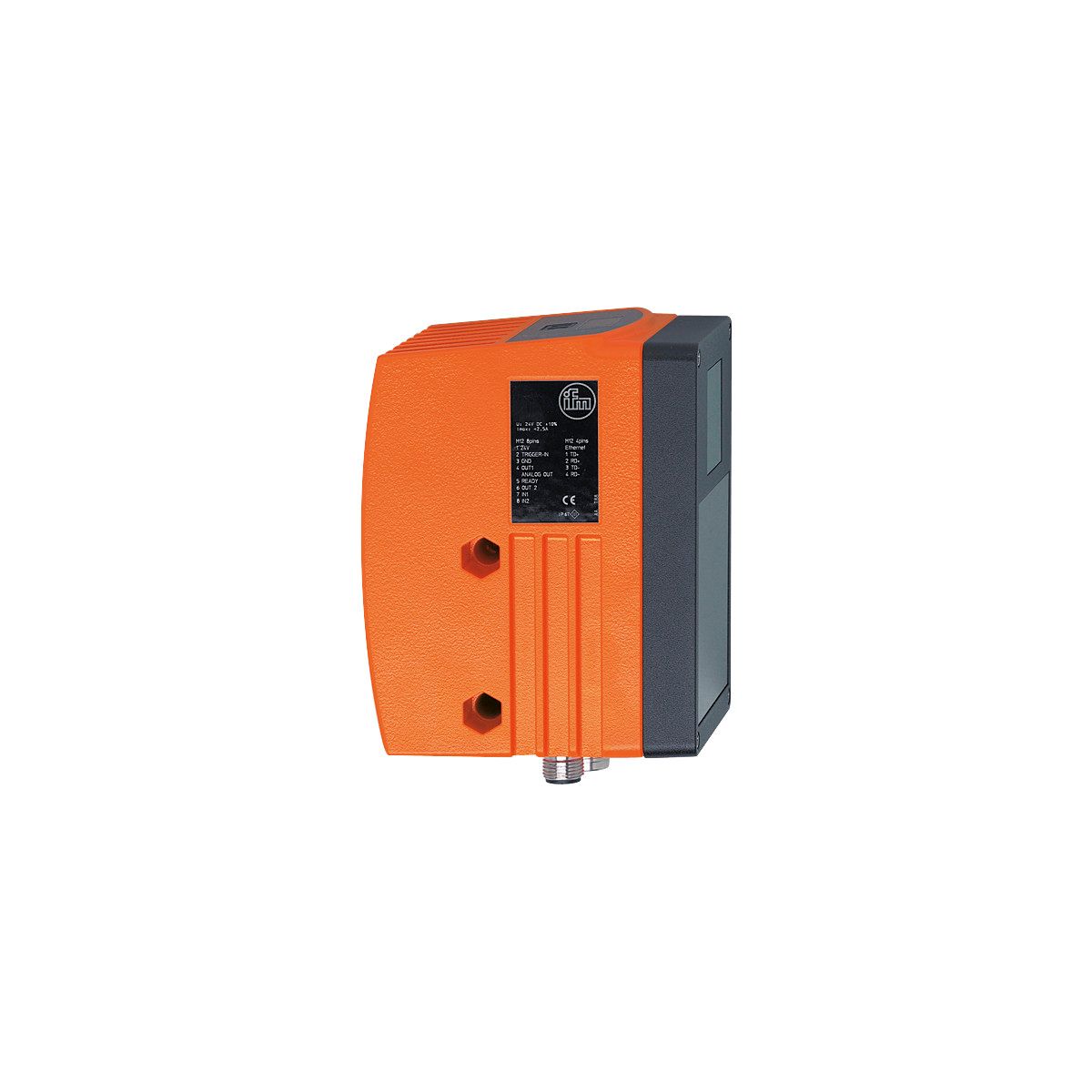

3D传感器O3D200
产品介绍
- 距离、液位或体积的视觉评估
- 通过时间间隔测量得来的可靠距离测量
- 在一个单元中集照明、测量和评估为一体
- 每个测量 3,072 个距离值，用于应用程序的详细评估
- 2 个开关输出；可将其中一个编程为模拟输出
技术参数： | 产品特征 |
|---|
| 图像分辨率3D [px] | 64 x 48 | | 孔径角3D [°] | 40 x 30 | | 阅读率最大值 [Hz] | 20 | | 通信接口 | Ethernet | | 尺寸 [mm] | 123.5 x 75 x 95 | | 电气数据 |
|---|
| 工作电压公差 [%] | 10 | | 工作电压 [V] | 24 DC | | 电流损耗 [mA] | 峰值电流脉冲: 3250; 标准值: 960 | | 消耗功率 [W] | 16 | | 防护等级 | III | | 图像传感器 | PMD 3D ToF-Chip | | 内部照明 | 有; (红外线: 850 nm 隐形辐射 LED 等级1) | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 2; 数字输出数量: 2 | | 输入 |
|---|
| 触发器 | 24 V PNP (IEC 61131-2 Typ 1) | | 数字输入数 | 2 | | 数字输入输入电路 | 24 V PNP; (可配置; IEC 61131-2 Typ 1) | | 输出 |
|---|
| 输出数量 | 2 | | 数字输出数量 | 2; (可配置) | | 输出功能 | 24 V PNP | | 开关量输出DC电压降最大值 [V] | 1 | | 每个输出最大电流负载 [mA] | 100 | | 模拟电流输出 [mA] | 4...20 | | 负载最大值 [Ω] | 300 | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 10000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 图像分辨率3D [px] | 64 x 48 | | 孔径角3D [°] | 40 x 30 | | 阅读率最大值 [Hz] | 20 | | 软件/编程 |
|---|
| 参数设定 | 通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑 | | 接口 |
|---|
| 通信接口 | Ethernet | | 以太网 |
|---|
| 以太网接口数 | 1 | | 传输标准 | 10Base-T; 100Base-TX | | 传输率 | 10; 100 | | 出厂设置 | | IP地址: 192.168.0.69 | | 子网络面具: 255.255.255.0 | | gateway IP addresse: 192.168.0.201 | | MAC address: 参见型号标示 |
| | 工作条件 |
|---|
| 环境温度 [°C] | -10...50 | | 存储温度 [°C] | -40...85 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| MTTF [年] | 55 | | 机械技术数据 |
|---|
| 重量 [g] | 1179 | | 尺寸 [mm] | 123.5 x 75 x 95 | | 原材料 | 外壳: 模压铸铝; 前面透镜: PMMA; 显示窗口: PC | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 4 x LED, 黄色 | | 4 x LED, 绿色 | | 10段显示屏, 4位数字 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - Ethernet |
|---|
| 接插件: 1 x M12 | | 电气连接 - 系统接口 |
|---|
| 接插件: 1 x M12 | | 其他数据 |
|---|
| 像场大小 |
|---|
| 检测范围/距离 | 长度 | 宽度 | 中间的像素 [mm] | 最小目标表面 | | 500 | 420 | 290 | 7 x 7 | 13 x 13 | | 1000 | 840 | 580 | 13 x 13 | 26 x 26 | | 1500 | 1260 | 870 | 20 x 20 | 39 x 39 | | 2000 | 1680 | 1160 | 26 x 26 | 53 x 53 | | 2500 | 2100 | 1450 | 33 x 33 | 66 x 66 | | 3000 | 2520 | 1740 | 39 x 39 | 79 x 79 | | 3500 | 2940 | 2030 | 46 x 46 | 92 x 92 | | 4000 | 3360 | 2320 | 53 x 53 | 105 x 105 | | 4500 | 3780 | 2610 | 59 x 59 | 118 x 118 | | 5000 | 4200 | 2900 | 66 x 66 | 131 x 131 | | 5500 | 4620 | 3190 | 72 x 72 | 144 x 144 | | 6000 | 5040 | 3480 | 79 x 79 | 158 x 158 |
| |
| |
