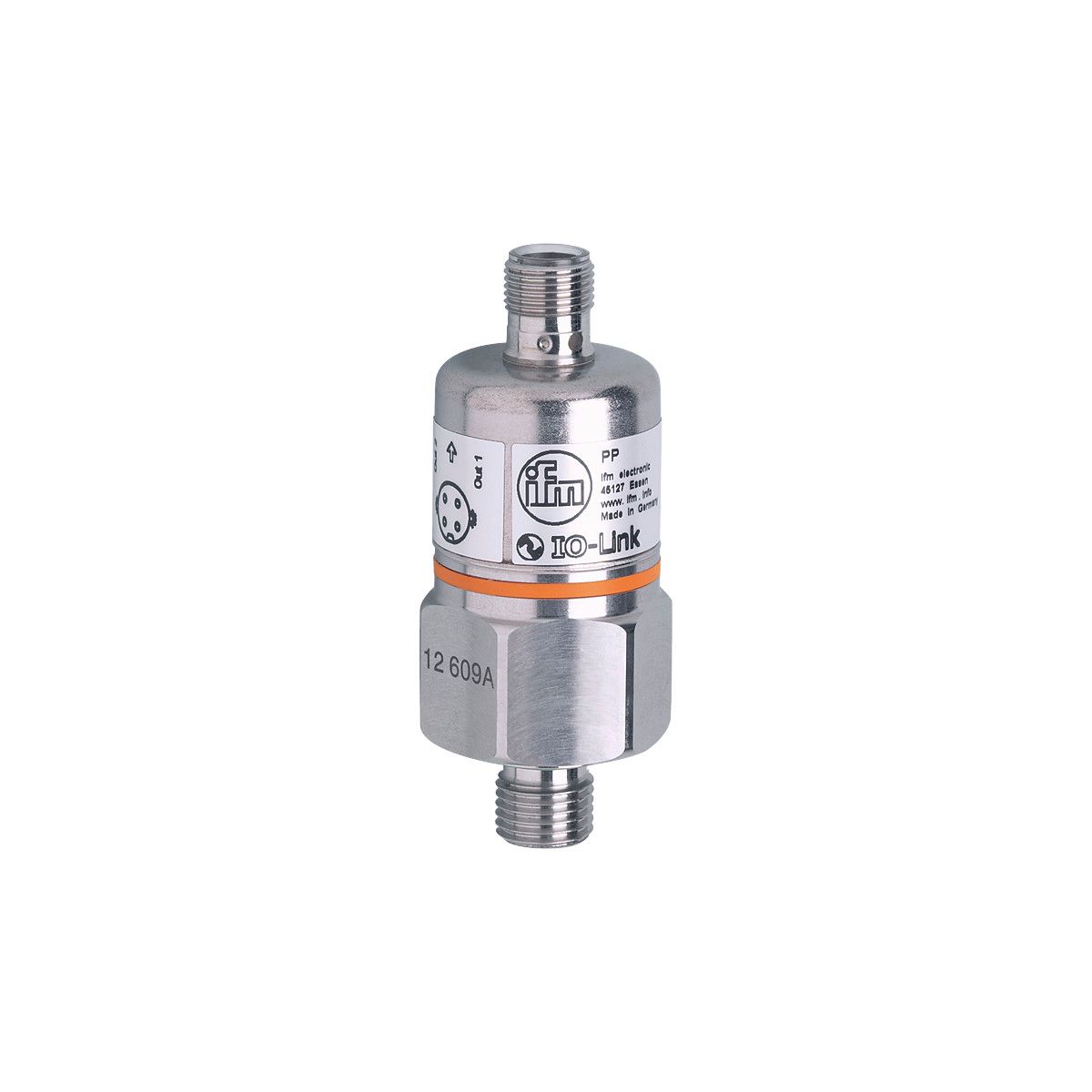

带陶瓷测量单元的压力开关PP7554
产品名称 带陶瓷测量单元的压力开关PP-010-RBG14-QFPKG/US/V
产品介绍
坚固的设计，适用于严苛的工业环境 2 个开关输出，可将其中一个配置为诊断输出 较高的抗冲击和振动能力 高于 1 亿次压力周期的使用寿命 通过 IO-Link 的友好通信
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; IO-Link; (可配置) | | 测量范围 | | -1...10 bar | -14.5...145 psi | -100...1000 kPa | -0.1...1 MPa |
| | 系统接口 | 螺纹连接 G 1/4 外螺纹 内螺纹:M5 | | 应用 |
|---|
| 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -25...90 | | 爆破压力最小值 | | | 抗压强度 | | | 压力 | 相对压力; 真空 | | 电气数据 |
|---|
| 工作电压 [V] | 9.6...36 DC; (通信模式: 18...32) | | 电流损耗 [mA] | < 45 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 0.3 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; IO-Link; (可配置) | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 250 | | 开关频率DC [Hz] | 170 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | -1...10 bar | -14.5...145 psi | -100...1000 kPa | -0.1...1 MPa |
| | 开关点, SP | | -0.9...10 bar | -13...145 psi | -0.09...1 MPa |
| | 复原点, rP | | -0.95...9.95 bar | -14...144 psi | -0.095...0.995 MPa |
| | 设定步距 | | | 出厂设定 |
| SP1 = 2.50 bar | rP1 = 2.30 bar |
| SP2 = 7.50 bar | rP2 = 7.30 bar |
| OUT1 = Hno | OUT2 = Hno |
| | 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 | | 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) | | 滞后偏差 [测量范围值的%] | < ± 0,1 | | 长时间稳定性 [测量范围值的%] | < ± 0,1; (每年) | | 温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...80 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | < 3 | | 用于开关量输出的阻尼dAP步骤 [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.0 | | 外形 | 无轮廓 | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 1 | | 二位输出过程数据 | 2 | | 处理周期最小值 [ms] | 2.3 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -25...85 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 68; (7天/水深1 m/ 0.1 bar) | | 认证/测试 |
|---|
| EMC电磁兼容 | | 抗扰度 | EN 61000-6-2 | | EN 61000-4-2 ESD | 4 kV 触点放电 / 15 kV 空气放电 | | EN 61000-4-3 HF电磁场辐射 | 20 V/m | | EN 61000-4-4 Burst | 4 kV 耦合夹具 | | EN 61000-4-5 Surge | 0,5 kV 电源 / 1 kV DC产品的信号 | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | 抗扰度 | 根据公路车辆标准1995/54/EC规定 / 04/104EG / 05/83/EG | | 根据ISO 11452-2规定吸收室测试: | 80 V/m | | EN 50155 | Klasse T3, C1, S1 |
| | 抗冲击 | | DIN IEC 60068-2-27 / DIN IEC 60068-2-29 | 1000 g | | DIN EN 61373 | 类别3 |
| | 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) | | DIN EN 60068-2-64 | 14 g | | DIN EN 61373 | 类别2 |
| | MTTF [年] | 310 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 226 | | 原材料 | 不锈钢(1.4301/304); FKM; EPDM/X; PA | | 材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM | | 开关动作寿命 | 1亿 | | 系统接口 | 螺纹连接 G 1/4 外螺纹 内螺纹:M5 | | 已集成限制器元件 | 否(可以改装 ) | | 显示器/操作件 |
|---|
| 显示 | | 操作 | 2 x LED, 绿色 | | 开关状态 | 2 x LED, 黄色 |
| | Teach示教功能 | 有 | | 注释 |
|---|
| 注释 | | 参考UL: 根据UL508标准，带过载电流保护的“限制电压”。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
