开关电源24 V DC DN4033

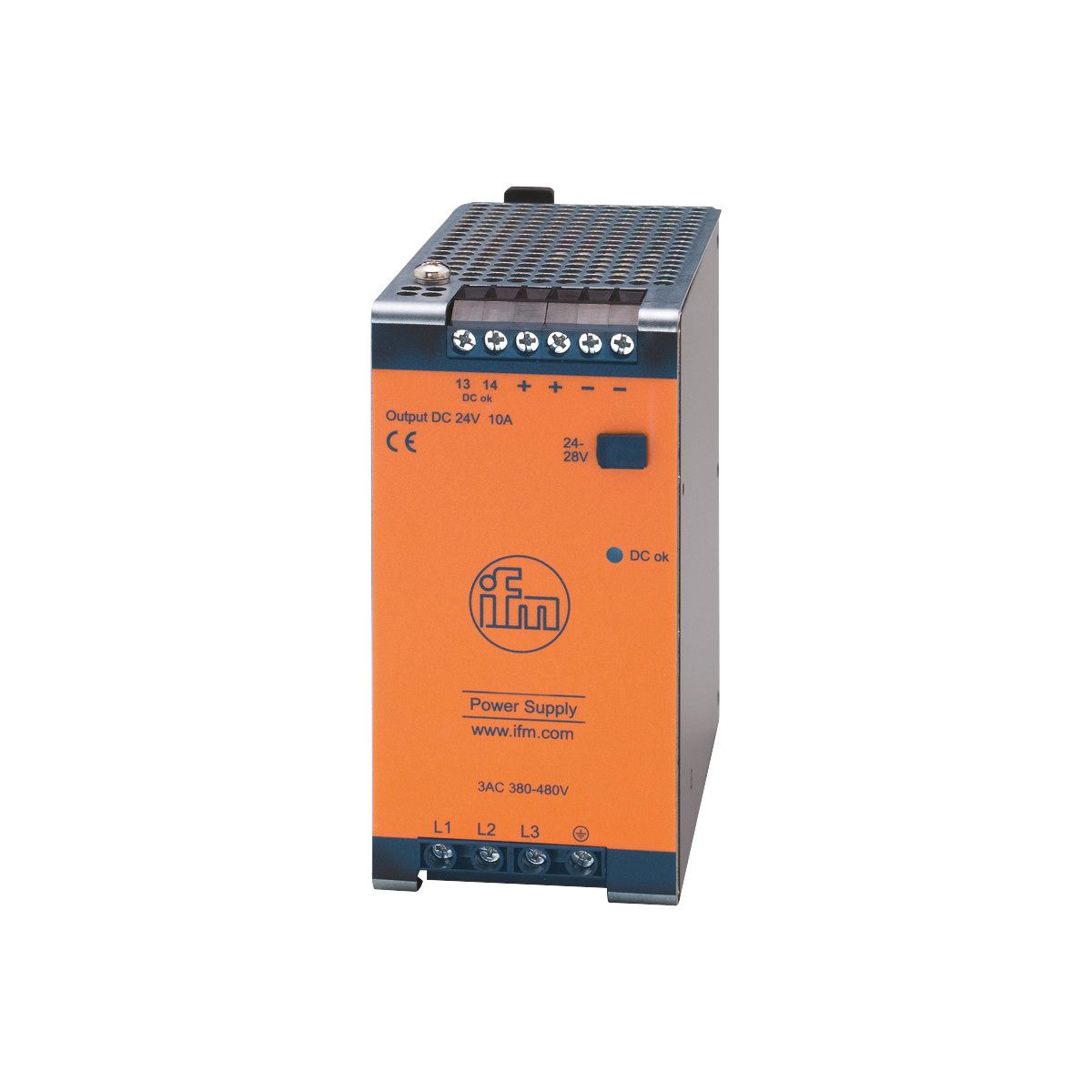

开关电源24 V DC DN4033图片
型号:DN4033
品牌:IFM
产地:德国


产品名称
开关电源24 V DC PSU-3AC/24VDC-10A
产品介绍
  • 适用于控制器、传感器、执行器和工业电子器件的调制电源
  • 得益于高效率的低功率损耗
  • 高干线缓冲时间
  • 特别节省空间的设计
  • 能量储备高

技术参数:

电气数据
频率AC [Hz]47...64
工作电压公差 [%]15...20
额定电压AC [V]< 400
输入电压范围AC [V]380...480
输出电压DC [V]24...28
防护等级I; (IEC 61140)
过压保护有; (< 32 DC)
输出电压 [V]可设定; 输出电压根据SELV, PELV标准
输出电压最小值时的输出电流最大值 [A]10
输出电压最大值时的输出电流最大值 [A]8.6
输出电压最小值时的输出电流最大值 [A]12
输出电压最大值时的输出电流峰值 [A]10.3
输出功率(**) [W]240
输出功率(峰值) [W]288
注意输出功率(峰值)
≤ 45 °C允许持续,>45°C <1分钟,每10分钟
功率因数(额定电压400 V AC / 50 Hz)0.53
注意功率因数(额定电压400 V AC / 50 Hz)
带对称三相电压
功率因数(额定电压480 V AC / 50 Hz)0.52
注意功率因数(额定电压480 V AC / 50 Hz)
带对称三相电压
功率储备 [%]20
输出电路的数量1
剩余波纹最大值 [mV]50
接通峰值电流(额定电压400 V AC / 60 Hz) [A]4
接通峰值电流(额定电压480 V AC / 50 Hz) [A]4
接通电流限制
效率(额定电压400 V AC / 60 Hz) [%]92.8
效率(额定电压480 V AC / 50 Hz) [%]92.9
外部输入保护≤ B-6 A / ≤ C-3 A
Derating降低额定值 [W/K]6 (60...70 °C)
断电保持时间(额定电压400 V AC / 60 Hz) [ms]34
断电保持时间(额定电压480 V AC / 50 Hz) [ms]54
输入电流(额定电压400 V AC / 60 Hz) [A]0.7
输入电流(额定电压480 V AC / 50 Hz) [A]0.6
功率损耗(额定电压400 V AC / 60 Hz) [W]18.6
功率损耗(额定电压480 V AC / 50 Hz) [W]18.3
反馈保护 [V]35
输出
短路保护
过载保护
过载状态恒定输出电流
类型DC-OK信号继电器输出
DC OK信号的可靠性60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
工作条件
环境温度 [°C]-25...70
注意环境温度
请观察对流的可用空间(请参见操作使用说明书)
存储温度 [°C]-40...85
允许***相对空气湿度 [%]95; (IEC 60068-2-30)
外壳防护等级IP 20; (EN 60529)
污染度2; (IEC 62103: 不允许导电性污物)
认证/测试
EMC电磁兼容
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2等级A
抗振强度
IEC 60068-2-6±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击
IEC 60068-2-2730 g 6 ms / 20 g 11 ms
功率因数校正(PFC)符合
机械技术数据
重量 [g]883
安装方式导轨; (TH35 (EN 60715))
尺寸 [mm]124 x 62 x 122.5
原材料钢板
显示器/操作件
显示
DC-ok1 x LED
注释
注释
输出串联仅适用于相同产品至最大值150 V DC总电压
包装单位1 件
电气连接
接口螺丝接线端子:
图表
方框图
输出曲线
效率/功率损耗特性
降低额定值特征
电源缓冲时间的特性曲线
产品认证
CE认证
CUL认证
CRUUS认证
