用于不间断电源的保护模块DN0302

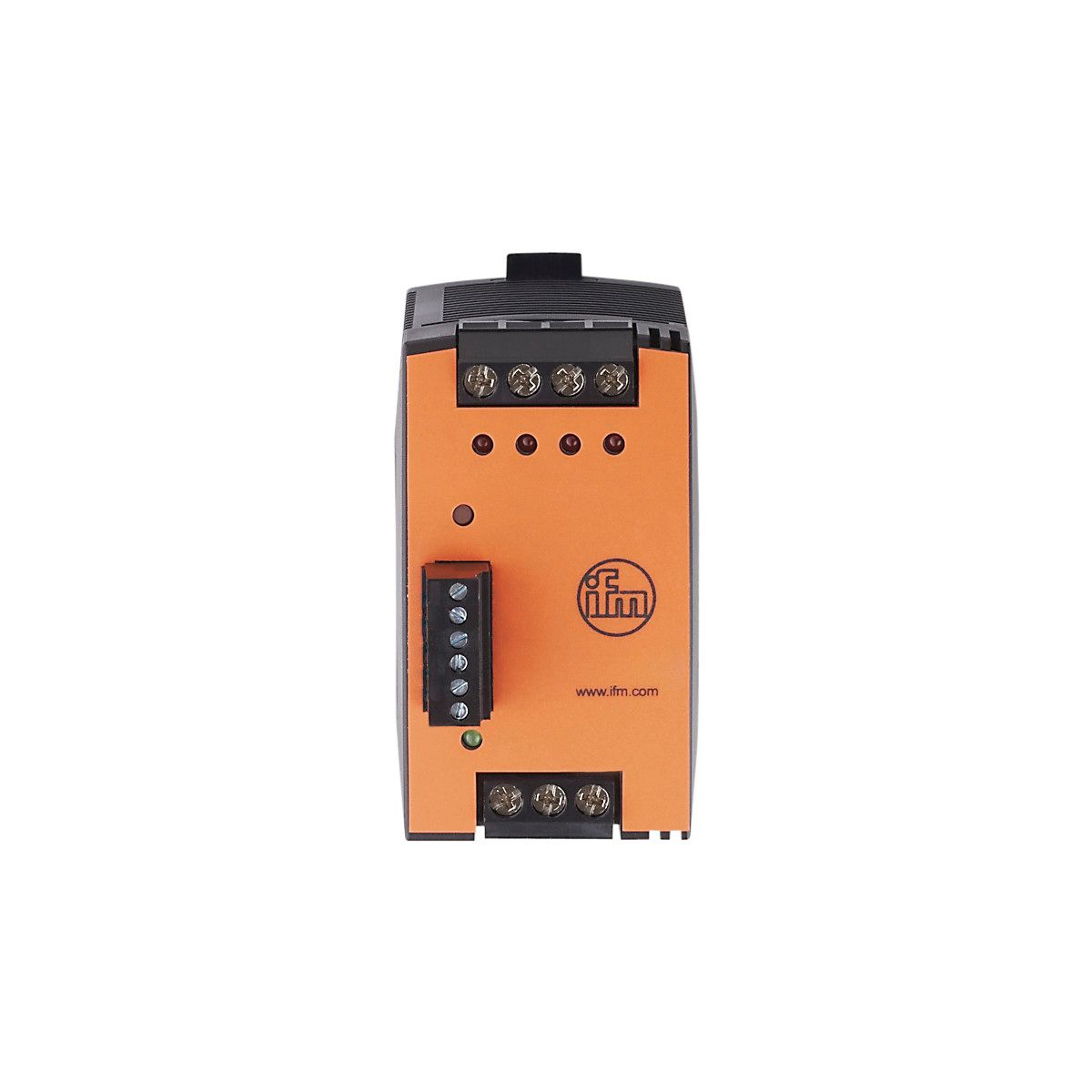

产品名称 用于不间断电源的保护模块PSU-FUSE MODULE/24VDC/4x4A
产品介绍
- 适用于控制器、传感器、执行器和工业电子器件的调制电源
- 得益于高效率的低功率损耗
- 高干线缓冲时间
- 能量储备高
- 控制柜发热量低
技术参数： | 电气数据 |
|---|
| 额定电压DC [V] | 24 | | 输入电压DC [V] | 18...30 | | 防护等级 | III | | 反相保护 | 否 | | 输出电压最小值时的输出电流最大值 [A] | 4 | | 注意输出电流最大值 | | | 输入电流(额定电压24 V DC) [A] | 16 | | 接通输出所需的输入电压 [V] | 21.4 | | 闭路电流 [mA] | 43 | | 功率损耗(额定电压24 V DC) [W] | 1.8 | | 断路时的功率消耗 [W] | 1 | | 反馈保护 [V] | 30 | | 输出 |
|---|
| 输入电压保护电路激化 [V] | 21.4 | | 总输出电流 [A] | 16 | | 输出电流限制 [A] | 19.9 | | 输入输出之间的电压降 [mV] | 101 | | 负载电容 / 输出 [mF] | 57 | | 总负载电容 [mF] | 57 | | 反应时间 |
|---|
| 输出延迟接通 [ms] | 270 | | 2x额定电流的switch-off切断时间 [s] | 1 | | 短路时的跳闸时间 [ms] | 5 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 存储温度 [°C] | -40...85 | | 允许***相对空气湿度 [%] | 95; (非凝结) | | 外壳防护等级 | IP 20 | | 污染度 | 2 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 8 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m 80...2700 MHz | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V 0,15...80 MHz |
| | 抗振强度 | | IEC 60028-2-6 | 2 g 17,8...500 Hz |
| | 抗冲击 | | IEC 60068-2-27 | 30 g 6 ms / 20 g 11 ms |
| | 机械技术数据 |
|---|
| 重量 [g] | 203 | | 尺寸 [mm] | 75 x 45 x 91 | | 原材料 | PC | | 显示器/操作件 |
|---|
| 显示 | | 输出过载 | 4 x LED, 红色 | | 电源 | 1 x LED, 绿色 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | , 信号电缆: 0.25...1.5 mm² |
| |
