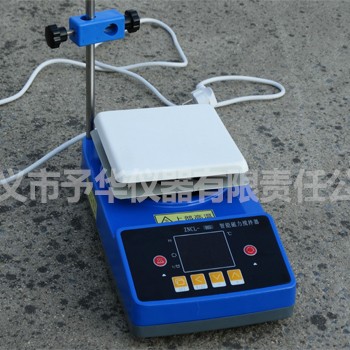

ZNCL-BS智能数显磁力加热板产品特点

1.**采用方形黑晶陶瓷加热面加热，美观防腐，受热不变形。

2.独特的加热方式（已申请专利），表面最高温度可达到330℃。

3.数显转速显示功能。

4.控温采用模糊PID控制算法，双屏数字显示，自整定功能，具有测量精度高，冲温小，单键轻触操作，内、外热电偶测温，可控硅控制输出，160-240V宽电压电源，并有断偶保护功能。

5.可对50-10000ml标准或非标准反应瓶、非含磁金属或其他非金属容器进行加热搅拌

6.采用直流无刷调速电机，性能稳定，噪音小，寿命长，无火花产生。

7.专利新型铝型材制外壳，耐高温，防腐蚀，且绝缘性能好。

8.内设超温保护功能。

9.30°斜面操控面板适合坐位和站位视角。

10.低速平稳，高速强劲。

使用方法

控制面板

A. 加热开关键

B. 搅拌开关键

C. 设定键

D. 移位键/自整定键／<

E. 设定减键／∨

F. 设定加键／∧

G. 温度显示窗口/PV

H. 温度设定窗口/SV

I. 转速设定/显示窗口/r/min

J. 加热输出指示灯/绿灯

ZNCL-BS智能数显磁力加热板调试

1.将立杆固定在搅拌器后上方螺丝孔内，调整好十字夹高度，用**夹将反应瓶固定好，放入合适搅拌子，插上内接传感器插头或外接传感器探棒,插入电源～220V，打开总开关。

2.温度设定：按下加热开关按键，进入加热状态，PV、SV窗口有数字显示。按下SET设定键,SV窗口数字闪烁，SV窗口的数字可通过“<”“∨”“∧”按键调整。再按下SET设定键，可退出SV窗口温度设定状态，SV窗口温度设定完成。设定出所需的加热温度如：100℃，绿灯亮表示加温，绿灯灭表示停止。微电脑将根据所设定温度与现时温度的温差大小确定加热量，确保无温冲一次升温到位，并保持设定值与显示值±1℃温差下的供散热平衡，使加热过程轻松完成。

3.转速设定：按下搅拌开关按键，进入搅拌状态，r/min窗口有数字显示。按下SET设定键,SV窗口的数字闪烁，再按下SET键,SV窗口设定状态退出，r/min窗口的数字闪烁，r/min窗口的数字可通过“<”“∨”“∧”按键调整。再按下SET设定键，可退出r/min窗口转速设定状态，r/min窗口转速设定完成。100-2500转/分，LCD显示，按键选择，低速平稳，高速强劲。+

4.自整定功能：启动自整定功能可使不同加热段或加热功率与溶液多少无规律时，升温时间最短，冲温最小，平衡**，但改变加热介质或加温条件后自整定应重新设定。

5.启动自整定：在正常测量控制状态，按住“<”键8秒，即可进入自整定状态，自整定状态下ＡＴ灯闪烁，如果过程需要停止自整定，再按住“<”键8秒即可。

6．按SET设定键调整各个功能参数时，8秒内无任何按键操作，仪器自动退出设定状态，进入正常显示状态。如参数仍需调整，需要再次按SET设定键，进入设定状态。

7.搅拌器后下方有一橡胶塞子，用来保护外用热电偶插座不腐蚀生锈和导通内线用，拔掉则内探头断开，机器停止工作。如用外用热电偶时应将此塞子拔掉保存，将外用热电偶插头插入插座并锁紧螺母，然后将不锈钢探棒放入溶液中进行控温加热。

8.该电器设有断偶保护功能，当热电偶连接不良时，显示窗“hhhh”绿灯灭，电器即停止加温，需检查后再用。

技术参数

注意事项

1.请勿干烧使用。

2.仪器应有良好的接地。

3.**次使用时，板内有白烟和异味冒出，属于正常现象，因内部绝缘材料在生产过程中含有油质及其他化合物，应放在通风处，数分钟消失后即可正常使用。

4.因搅拌器的电机和磁铁耐温有限，故作加热试验特别是高温加热试验时，该仪器不能单做加热使用，请将电机调至旋转或低速旋转状态（空转），以防止电机、磁铁、受高温辐射而损坏。

5.做高温加热结束时，请先关加热，待几分钟余温散后再关搅拌。

6.加热部分温度较高，工作时需小心，以免烫伤。

7. 有湿手、液体溢出或长期置于湿度过大时，可能会有感应电透过保温层传至外壳，请务接地线，并注意通风。如漏电严重，请不要再用，需放在太阳下晾晒或放在烘箱内烘干后再使用，以免发生危险。

8. 如发现不通电时，请首先检查右后方保险是否需要更换。

9.长期不用时，请保持仪器清洁，并放在干燥无腐蚀气体处保存。

若因产品或此说明书所涉及的产品因改良而至此说明书的内容有异时，恕不另行通知。
