一、概述

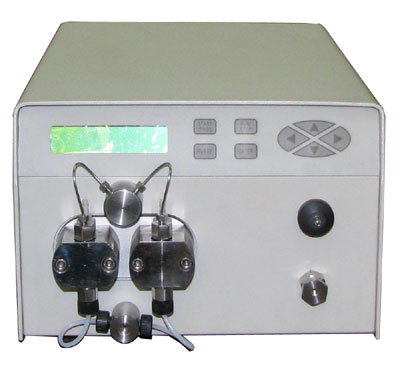

T320-X型高压液相泵广泛用于物质的分析和研究，适合实验室或工业领域的应用。

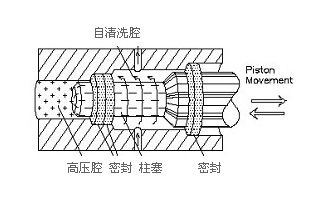

T320-X 型泵是双泵头往复泵。具有自清洗功能。先进的缓冲器设计确保出口压力稳定。T320-A型高压分析型泵流速范围是0.01-9.99mL / 分，误差0.2% 。

T320-P型高压半制备型泵流速范围是0.1-39.9mL / 分。泵头材料有316不锈钢和特种工程塑料(陴克)两种。
T320-X 型高压液相泵具有灵活的配置性能，通过自身软件编程实现二元高压梯度分析系统。也可以通过计算机控制软件实现二至四元梯度分析系统。

主要性能特点 ：

操作方便的排气旁通阀
能吸收 90 % 脉动的缓冲器
自设定高压和低压报警限
液晶显示器
出口过滤器
高压梯度编程
计算机控制

主要技术参数

流速：0.01 - 9.99 mL / 分 标准型
0. 1 - 39.9 mL / 分 半制备型
压力：0 – 6000 psi 标准型不锈钢头
0 – 5000 psi 标准型陴克头
0 – 1500 psi 40 mL半制备型头
精度： 2 %
通讯接口：9芯标准RS232接口
电源： 220 V ±10% ， 50 - 60 Hz
外形尺寸： 385 X252 X180 mm3

安装

1、 开箱检查
打开包装箱，检查泵是否有损伤，箱内部件是否齐备。若有问题请与供应商联系。

2、 准备实验室
实验室要清洁卫生，温度范围在10 – 30 ℃，相对湿度范围在20 % - 90 % 。实验台应平整稳定，工作电源安全稳定，必要时应该配备交流稳压器。实验室应该有可靠地线。应有方便的水

3、 准备溶剂
正确准备溶剂是防止泵出问题的一个重要方面。溶剂在压缩过程会产生气泡，导致检测基线漂移影响分析结果的准确度。问题的原因是溶剂内气体排出和空化作用。一般超声除气是有效的。另外溶剂也要求过滤。不可长时间放置不用。

4、 流动相储瓶
流动相储瓶一般同泵摆在一个水平略高一点。应逐步升压，防止产生气泡，特别是对于挥发性强的溶剂。

5、 自清洗液
通常采用含20 % 甲醇的水。

6、 连接入口管和出口管
流动相入口泵头下方的单向阀，备件中有与之适配的塑料接头。流动相出口泵右下方的过滤器上。

7、 冲洗泵和管路
检查管路连接无误后，打开旁通阀，用注射器将流动相吸入泵内同时排出泵内气体。

8、 连接通讯电缆
RS232标准电缆用于泵同计算机通讯。若计算机通讯接口不足，应采用适当的方法扩充。
若仅由两个泵独立配置高压梯度系统，可以采用专用RS232电缆用于主泵与副泵间通讯，主泵是由用户自行定义的。

9、 连接梯度控制电缆
当采用计算机控制方式时，检测器的调零端同时用于外部启动梯度运行。进样阀的触发线连接到检测器的调零端。
当采用泵自带梯度程序控制时，进样阀的触发线与主泵的触发端连接。

10、连接电源线
实验室电源应有地线，若插座不带地线，应将机箱外壳单独接地线，

注意：机箱不接地线，有可能使机箱带电，而使操作者触电或轻微电刺激！
操作

完成安装工作后，开启电源开关，系统完成内部自检后，显示器显示主工作界面：

F 流量，单位：ml/分
P 当前压力，单位：Mpa 或Psi
Time 运行时间 单位：分

1、键盘说明

〖START/PROG 〗启动梯度程序和编程键：用于梯度控制程序编程，和梯度程序键盘启动。
〖 RUN/STOP 〗启动和停止泵键：用于启动泵和停止泵。
〖 PRICE 〗快速冲洗键：用于泵的快速冲洗操作。
〖 ENT 〗输入和进入设置参数键：在编程和设置操作时确认操作数据修改。在待机状态按此键进入设置操作。
〖 ◄〗〖 ►〗左移光标和右移光标键：在编程和设置操作时移动光标。
〖 ▲ 〗〖 ▼ 〗增加和减小数值键：用于数值修改。

2、修改流量
在标准模式下，无论是在泵启动状态还是停止状态均可以通过〖 ▲ 〗〖 ▼ 〗增减数值键直接修改当前流量。修改流量数值后，有光标闪动提示按〖 ENT 〗确认键保存当前流量值。若不按〖 ENT 〗确认键，关闭电源后不能保存当前流量值。
注意：梯度控制的流量设定通过梯度编程确定。

3、设定参数
按〖 ENT 〗输入键，进入设置界面，显示器显示当前参数：
Mode ：操作模式选择。Normal 普通单泵模式；Grad 梯度控制模式做为主泵。仅适用于非计算机控制下的梯度控制。
P：压力显示单位。Psi为英制压力单位；Mpa为公制压力单位。
Pmax 为上限压力。
Pmin 为下限压力。
按〖 ◄〗〖 ►〗键光标左右或上下移动。通过〖 ▲ 〗〖 ▼ 〗修改光标指示项。再按〖 ►〗键翻到下一页：

FLs：流量设定值。FLp当前实际流量值。将实际流量值准确输入，泵自动修正流量到设定值。
P-zero：压力零值修正。当系统处于零压力状态，显示压力值不是零，可以通过通过减压力修正值使其显示零。
按〖 ◄〗〖 ►〗键光标左右或上下移动。通过增键 〖 ▲ 〗 和减键 〖 ▼ 〗 修改光标所在项数值。
无论光标在何位置，按〖 ENT 〗键即可退出设定参数操作。显示返回主工作界面。

4、编辑梯度程序
在停止状态下，按〖 START/PROG 〗编程键进入编程操作。显示器显示：

Line ：程序段计数。从0 开始。最高15段。
Time ：当前段起始时间。单位：分。

A % ：A 泵流量百分数。

通过〖 ◄〗键 和〖 ►〗键可以左移右移光标和上下翻页。通过增键 〖 ▲ 〗 和减键 〖 ▼ 〗 修改光标所在项数值。

无论光标在何位置，按〖ENT 〗键即可退出设定参数操作。显示返回主工作界面。

5、启动和停泵
在主工作界面，按〖RUN/STOP〗键完成启动和停止泵操作。
在泵运转过程中，若出口压力大于上限压或小于下限压，泵会自动停止。显示器在压力下方提示压力出错。当压力恢复压力限度内后，P-erro提示自动消除。

6、启动梯度程序
当一个泵被设定为梯度控制主泵，另一个泵为副泵，可以组成自主梯度控制系统。副泵设定为常规操作模式。梯度程序通过主泵键盘操作输入并保存。在此模式下，副泵完全受主泵控制。按主泵〖 RUN/STOP 〗键启动泵，主泵和副泵按照梯度程序首行流速运行。系统平衡后可以启动梯度程序。启动梯度程序的方法有两种：

1.键盘操作,按〖 START/PROG 〗编程键启动梯度程序。
2.外部端口控制,短接梯度程序启动控制线启动梯度程序。一般将梯度程序启动控制线与进样阀控制线连接。注意：控制线有正负之分，黑线为负。
启动梯度程序后，计时从 0 开始。当梯度程序运行结束后，泵自动返回**程序段条件运转。等待下一个梯度启动命令。在梯度运行过程中再按〖 START/PROG 〗键，内部时钟停止，泵将保持当前流速运转。再按〖 START/PROG 〗键，梯度程序继续运行。

注意：该梯度控制为非计算机控制模式。
注意：当梯度程序运行结束后，泵不会停止运转。只有按启动和停泵键〖RUN/STOP〗才会停泵。
