产品型号

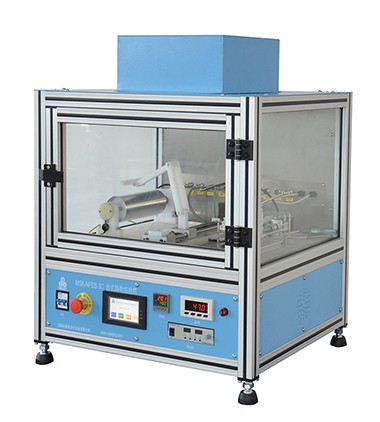

MSK-NFES-3C台式静电纺丝机

技术参数

1、电源：220V 50Hz

2、高压电源：0-30kV

3、温控范围：RT-50℃

4、注射泵

注液速度：0.0001-1mm/s

注射器允许最大直径：φ30mm

注液泵标配针管容积：20ml

行程设置范围：0.01-90mm

重量：2Kg

5、收集辊筒

主轴速度：400-3800rpm，最小增量为100rpm

摆动速度：5-100 mm/s，最小增量为5 mm/s

摆动范围：100-200mm

辊筒规格：φ80×200mm

重量：5Kg

6、收集平台（选配）

手动控制：

X轴速度：1-10mm/s

Y轴速度：1-10mm/s

自动控制：

X轴速度：1-20mm/s

Y轴速度：1-10mm/s

样品尺寸：长1-180mm，宽1-180mm

图层间距：0.1-100mm

重量：10Kg

产品规格

1. 外形尺寸：700(L) ×600(W)×900(H)mm

2. 质量：75Kg

可定制配置

静电纺丝喷头

同轴喷头

并肩喷头

并列喷头

多喷头

三芯喷头

二芯喷头

静电纺丝接收装置

平行电极收集器

笼状收集器

细轴收集器

直径范围：1～10mm

碟状收集

厚碟收集器

磁性电极收集器

标准配件

注射泵

1台

注射器20ml

4只

旋转收集辊筒及移动滑台

1套

输液管(含针头)

4只

放电棒

1根

注意事项

1.使用前先进行正确的接线。仔细阅读使用说书。

2.检查并确认所有接线正确无误后，方可打开设备进行。

3.打开控制界面的照明、温度及排风开关，确认箱内照明、加温及排风系统是否正常工作。

4.高压电源的联接及检查。使用前检查高压输出线与喷头是否接好接牢，极性是否正确；**次使用时电压调节钮逆时针调到头，接通电源顺时针转动调节钮增大电压，此时面板上的数显表头分别显示当前的电压和电流值。

5.注射泵的调试，通过触摸屏调试注射泵运行是否正常。

6.装电纺液时，使用注射器需手工吸满溶液。

7.进行电纺作业时，严禁未切断高压直流电源而打开箱体门，用手接触电纺喷丝头金属针，造成高压直流电源对人体的伤害。确实因电纺作业需要而不切断高压直流电源时，必须用绝缘体材料拨动金属针。

8.电纺机工作异常时，应立即关闭高压直流电源，由专业技术人员进行检查，排除故障后方可进行正常的电纺工作。

9.进行电压调节时，顺时针缓慢调节到所需要电压值。关电源时应将电源电压将旋钮逆时针旋到头（至0位置）时关。

10.机箱门打开高压电源及其他设备均停止工作，为电纺箱体内注射泵换装电纺液时，必须先关闭好高压直流电源。

11、取样前，应将放电棒与收集器接触，对样品上积累的电荷，进行对地放电，确保人身安全。

12、本设备不适用电纺强腐蚀性溶液！
