一、概述

我司根据国外相关标准和规范：欧标EN779.ASHRAE52.2等，开发了SX-EN779一般通风用空气过滤器测试台，目前已经与欧洲及国内高校建立合作平台，为测试结果的通用性探索了新的思路。

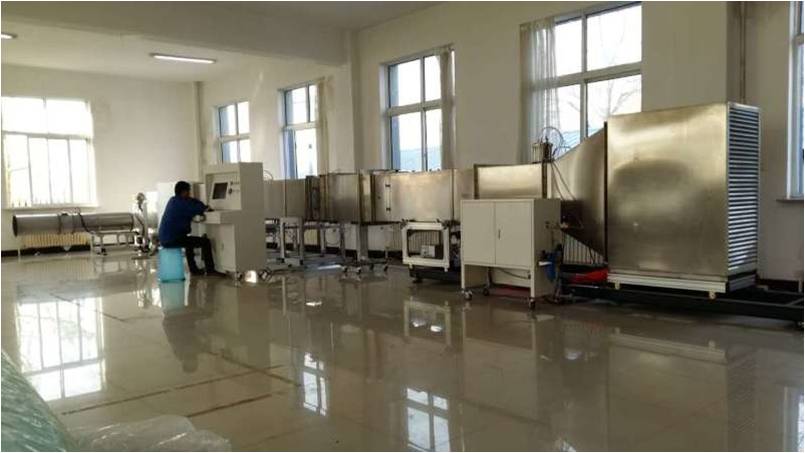

二、系统组成

1.主要由两部分组成：试验管道系统和电气控制测量系统。

2.试验管道系统：由六部分管道组成，总长度约11m左右。

**部分 混合室

**部分 均流段

第三部分 被试管段

第四部分 下游取样段

第五部分 过渡段

第六部分 风机段

3.电气控制及相关测量部分

采用上位机软件系统结合知名PLC电器，联合组成电器控制柜，气溶胶发生器.喂尘器的启动与停止.上下游粒子计数的转换.充气密封的动作均由相应的电磁阀自动控制。风量，压差，压力，温湿度均由安装在管道上的电子传感变送器测量，并与PC机通讯，产生数据采集，处理。计重效率由电子天平称重，产生质量讯号；安全过滤器的上限设定值由压差开关监视并执行优先停机指令。

三、系统功能

测试台按照EN779实现对G级 ，M级，F级过滤器进行初阻力，终阻力，计数效率，计重效率，容尘量等常规性能试验和测量，生成报表和曲线，并对被试过滤器自动分级。

四、技术指标

1.试验风量可调范围：850-5400m³/h

2.试验风量误差：≤±5%

3.上游气溶胶浓度稳定性（重复性）：≤±10%

4.上游气溶胶分布均匀性：≤±15%

5.粒子计数器零计数：≤10pc/min（0.2μm～0.3μm）

6.计数效率检测范围：20－99.9%（≥0.5um）；

7.零效率试验： ≤±3%（粒径≤1.0μm）

≤±7%（粒径＞1.0μm）

8.渗漏（皂泡检查法）：不见冒泡（管内充压5Kpa）

9.阻力检测范围：0-500Pa，0-100pa±5pa,≥100pa±5%

10.阻力测试精度：0-70Pa ±2Pa；＞70Pa±3%的读数值

11.气溶胶物质：DEHS

12.粒径：0.4um(EN779),≥0.5um(GB/T14295)

13.参考标准：欧洲EN779:2012 一般通风用空气过滤器过滤性能的测定

14.占地面积：14000X2500mm

15.功率：6KW

五、产品特点

采用上位机可组态系统软件，使用更加简洁，为后期增减监测点使用更加方便。
