一、规格参数

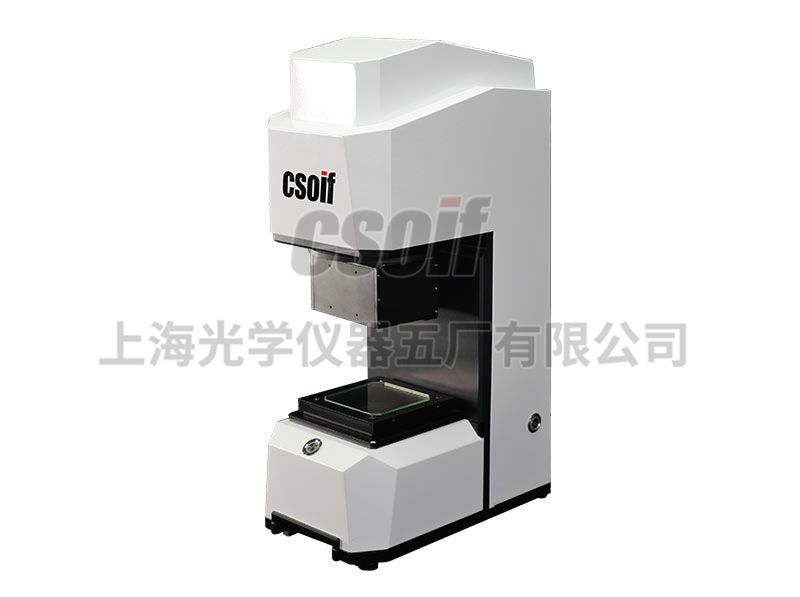

型号	FLM90S	FLM120S	FLM90D
测量行程（mm）	82×55	120×80	82×55/20×13
Z轴移动方式	自动	自动	自动
光学镜头	双远心光学镜头	双远心光学镜头	双远心双倍率光学镜头
景深（mm）	80	80	80
图像传感器（像素）	2000万	2000万	双2000万
测量精度（μm）	±(2.5+L/50)	±(2.5+L/50)	±(2.5+L/50)
			±(1.5+L/50)
重复性（μm）	±1.5	±1.5	±1.5
			±1.0
光源	1000级程控光源 轮廓光：远心平行光 表面光：LED环形光
图像处理	IVT先进图像分析方法，256灰度等级，20:1亚像素处理技术
软件	IVT-VISION
最小显示单位（μm）	0.01
Z轴移动范围（mm）	45
Z轴工作距离（mm）	145
外形尺寸（mm）	260×450×660	280×480×680	260×480×800
重量（KG）	28	30	35
承重（KG）	5
工作环境	电源：220V/50Hz 振动：＜0.002mm/s，＜15Hz 温度：22℃±5℃ 湿度：20～80%

备注：

①特殊机型及软件功能可接受定制

②可选配手动升降工作平台

③可选配表面同轴光

二、仪器特点

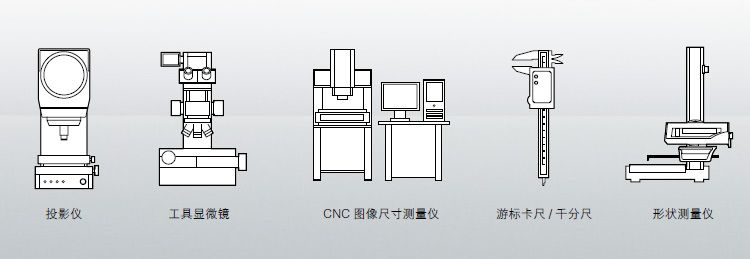

1、打破传统的测量工具。

2、大口径高景深，实现全视野范围成像清晰，低畸变。

3、高分辨率相机，采用1200万-4300万像素高分辨率数字相机。

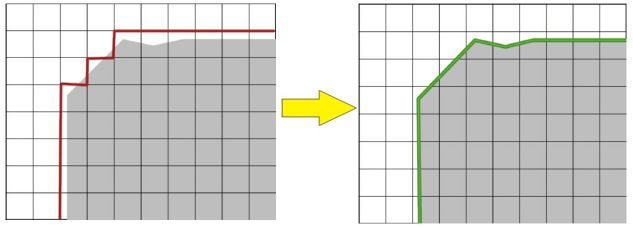

4、软件采用先进的20：1亚像素图像边缘处理。

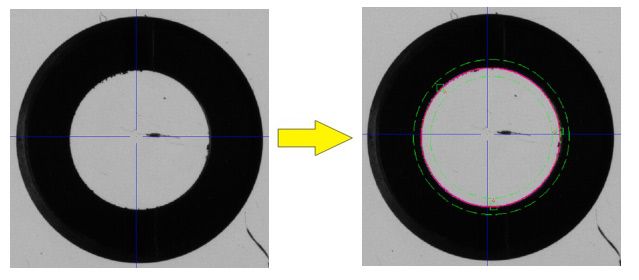

5、最小二乘法回归处理可自动祛除毛刺和异常点，对特征位置的影响降至低点。

6、高效的批量测量 测量范围内一次性可测量大于20000个尺寸，100个尺寸测量时间小于1秒，大幅缩短测量时间，提高测量效率。

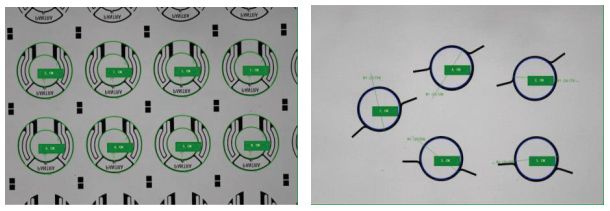

7、多个工件任意摆放，自动识别，批量测量。

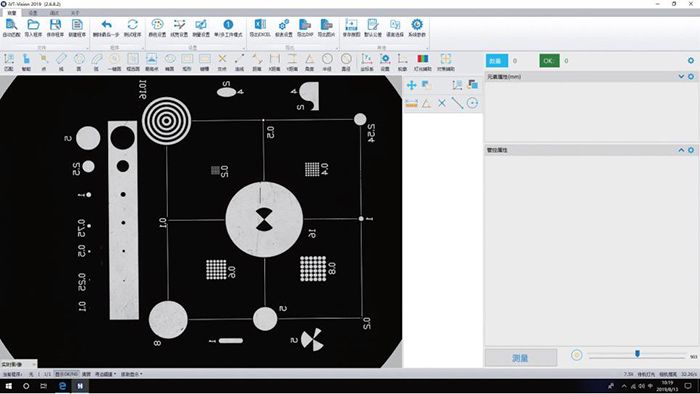

三、软件特点

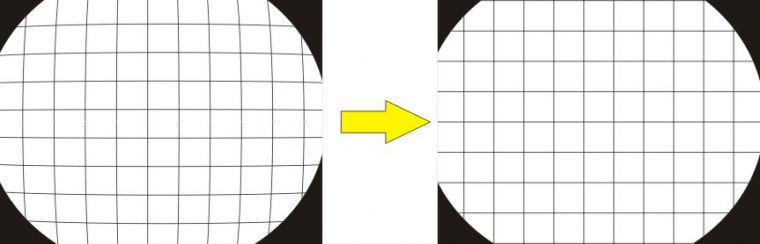

完全自主研发，软件界面简洁、功能强，易学习；采用我司自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定精准；自主研发的图像拼接技术，保证拼接误差小于0.003mm。

1、自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。

2、全面的测量元素：

点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。

3、标注：

距离、X距离、Y距离、半径、直径、角度。

4、形状误差评定：

直线度、圆度。

5、位置误差评定：

平行度、垂直度、对称度、同心度、位置度。

6、坐标系转换

笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转，建立工件坐标系。

7、测数据

可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。

8、其他

①软件语言：多国语言可选，语言包开放，可定义翻译修改。

②图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。

③对焦辅助、灯光辅助功能，减少人为误差。

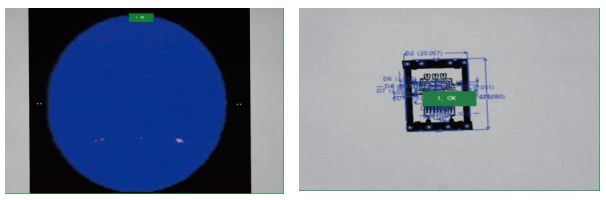

④合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。

⑤可快速扫描轮廓，并导出到CAD，与原始图档比对。

⑥可选配IO卡，外触发测量并OK NG 信号输出。

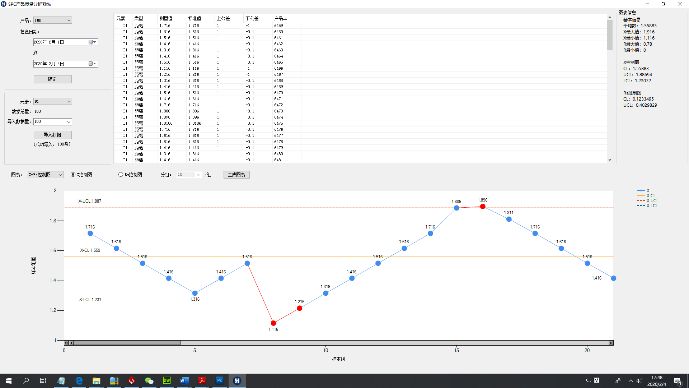

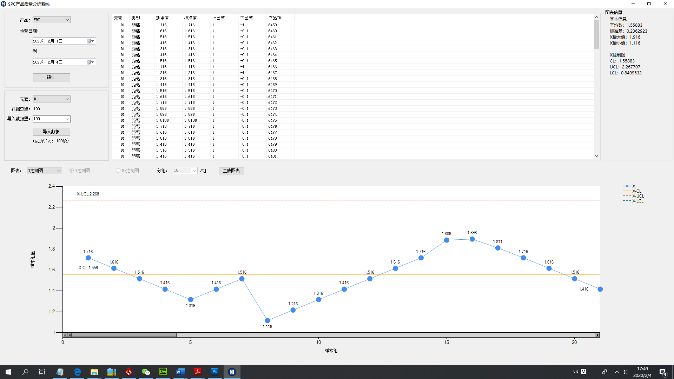

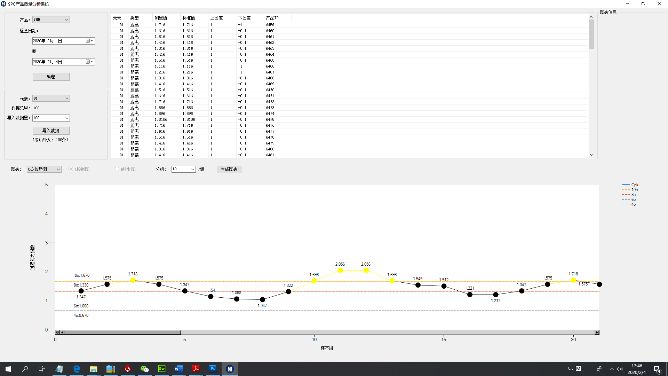

9、SPC：

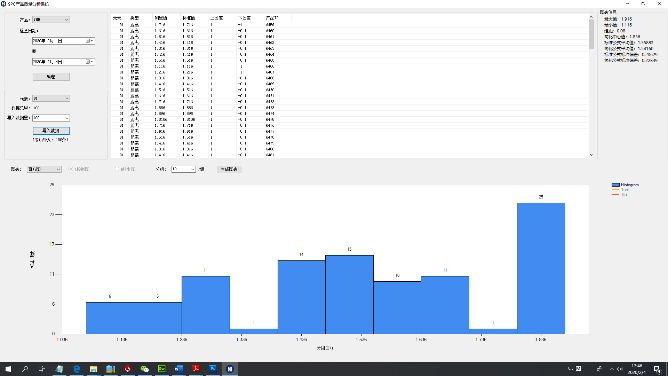

包括：直方图、Cpk趋势图、X控制图、Xbar-R控制图、Xmedian-R控制图、X-Rs控制图。
