一、概 述
JTL-40FR型高精度陀螺测斜仪是采用高精度光纤陀螺的新型测斜仪器，是针对磁性矿区及铁套管中测量钻孔斜度和方位而专门设计的新型高精度数字钻孔测斜仪，用于磁性矿区及铁套管或定向孔的顶角和方位角的高精度测量，同时准确地测量钻孔深度；广泛应用于冶金、工程、水文、油田、煤田、地质等钻孔测井领域。

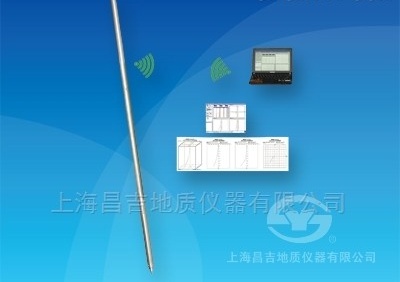

仪器集传感器、供电、数定处理、以单/多点方式独立完成钻孔顶角、方位角的测量；无需电缆，彻底摆脱笨大的绞车、电缆的运输烦恼，操作及其轻便。仪器由井下测控管、笔记本电脑、无线接收器、充电器等组成，设计为便携式；配有软件可显示钻孔测斜数据表，绘制钻孔平面、剖面、侧面投影图和空间轨迹图，并可连接打印机打印。

二、主要特点

1．仪器抛弃了传统的长电缆连接地面仪器的测量方式，采用地面无线设定测量参数；无缆测量、数据贮存在井下测量控管中；返回地面后通过无线方式由计算机读出测量数据，并处理出图的工作方式。彻底摆脱了电缆、绞车的运输问题。

2.采用高精度的光纤陀螺作为方位角测量元件，体积小、寿命长、抗冲击和振动、零点漂移小。是磁性矿地区和铁套管的钻孔中测量方位角的定向传感器，即避免了动力调谐陀螺的缺点（抗冲击能力极差、零点漂移大、使用寿命短、结构复杂、价格高等）又完善了动力调谐陀螺的优点。

3．采用进口加速度计作为测角传感器，精度高、稳定性好、抗冲击和振动性能强。

4．应用*化数字信号处理进行测量系统的优化，准确测量顶角和方位角，使测量结果达到高精度的要求；应用动态补偿技术消除陀螺仪的零点漂移，实现零漂移高精度测量。

5. 不需要地面定向，可以随时放入钻孔测量真北方位角，省时省力，保证测量精度。

6．采用新型高速高精度A/D转换器作为测斜探管的数据采集系统，实现高精度数据采集。

三、主要技术指标
1．参数参量范围与误差

顶角测量范围：0～50°(60°)

顶角测量误差： ±0.2°

方位角测量范围：0～360°

测量误差： <±2.0°

2. 测量方式： 定点测量

3．存储数据量：1000组数据

4. 无线通讯距离：≥10m

5. 电量： 一次充电可测量80个点的数据

6．测斜探管： 外型尺寸 Φ40×1500 (mm)

7．适应钻孔范围：孔径≥Φ45 （mm）；深度≤1500（m）

8. 工作环境： 温度 -10°C～50°C；相对湿度 ≤ 85%
