设备用途

本设备是专为高等院校﹑科研院所的实验室及工矿企业在可控多种气氛及真空状态下对金属，非金属及其它化合物进行真空烧结、气氛保护烧结、真空镀膜、气氛还原烧结、CVD实验、真空退火﹑熔化﹑物质成分测量分析而研制的专用理想设备。

应用领域

半导体、纳米材料、碳纤维、石墨烯等新材料、稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特种合金、磁性材料、精密铸造、金属热处理等行业领域。

技术参数

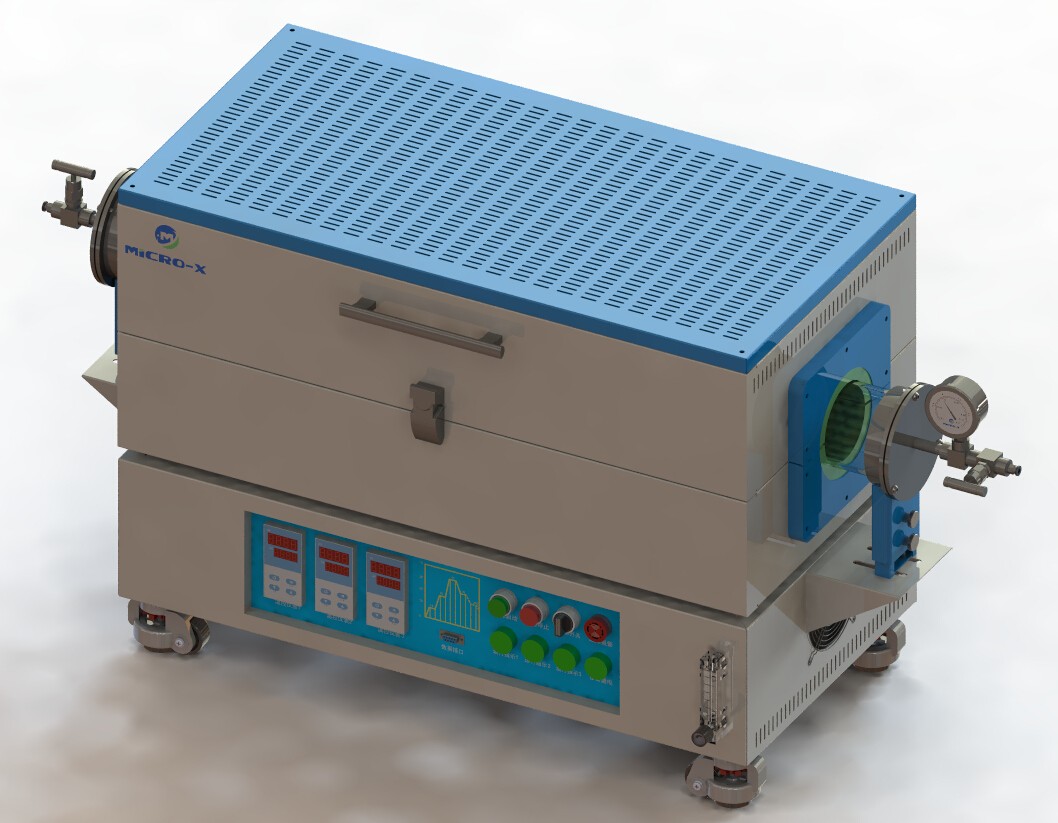

设备名称：1400-1700度梯度管式炉

设备型号：MXG14/17-60II

炉管材质：刚玉管

炉管尺寸：外径60*内径50*长度1200*壁厚5mm

加热区尺寸：300+300

恒温区尺寸：120+120，

A区×高温度：1400度(1小时)   B区×高温度：1700度(1小时)

A区工作温度：≤1300度(连续)   B区工作温度：≤1600度(连续)

工作电源：单相 220V 50/60Hz 8Kw

加温

加热元件：硅碳棒+硅钼棒，两侧加热

升温速率：10℃/min

测温

测温元件：S+B型热电偶

控温

温控仪表：数显仪表，智能化30段PID可编程控制。

控温精度：±1℃，超温报警

保温

保温材料：多晶氧化铝纤维材料，保温效果好，热能损耗少。

充气正压：≤ 0.02MPa

可通气体：惰性气体和还原性气体等。

法兰(炉管两端配有不锈钢密封CF法兰，包括精密针阀、指针式真空压力表、软管接头，若有特殊需求，可选配以下法兰)

1、聚四氟乙烯法兰，用于有腐蚀环境。

2、水冷法兰，用于更好防止密封圈老化。

3、KF法兰，用于更好真空实验需求。

真空(根本实际需要选配以下不同效果的真空泵或真空系统)

1、标准旋片式机械真空泵，直插接口，极限真空可达50Pa。

2、DZK10-1低真空系统，KF接口，极限真空可达1*10-1Pa。

3、GZK10-3高真空系统，KF接口，极限真空可达1*10-3Pa。

打开方式：封闭式，炉管从两侧插入。

外形尺寸：宽*深×高mm

包装尺寸：

设备净重：Kg

包装毛量：

设备包箱：木箱+珍珠棉+防尘膜

发货物流：送货上门，不含卸货。

质 保 期：一年，相关耗材除外，如加热元件等易耗件

标准配件

坩埚钳1把、刚玉舟1只、炉钩1把、管堵2只、刚玉管1根、304法兰1套、密封圈4只、浮子流量计1只、耐高温手套1双、产品说明书1份、仪表说明书1份、保修证书1份。

可选配件

1、二三四路浮子或质子流量供气系统。

2、DZK10-1低真空系统或GZK10-3高真空系统。

3、300W或500W等离子射频电源。

4、可选配移动炉架，将管式炉放置在炉架上。

注意事项

1、为了不影响设备正常使用寿命，请不要过快升降温。

2、请不要往管内通入超过0.02MPa的气体压力。

3、本设备使用一段时间后，炉膛会出现微小裂纹，属于正常现象，不会影响使用，可向业务人员免费索取氧化铝涂层修补剂。

4、由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加**安全。

5、进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热刚玉管的冲击

6、对于只对样品加热的实验(不抽真空不通气体)，不建议使用时关闭炉管法兰端的抽气阀和进气阀。若需要关闭气阀对样品加热，您必须时刻关注压力表的指数(气压会随温度升降而变化)，若压力表指数大于0.02MPa，必须立刻打开泄气阀，以防意外发生(如炉管破裂，法兰飞出等)。

友情提示

可按需定制非标管式炉，如更长加热区及各种特殊要求。
