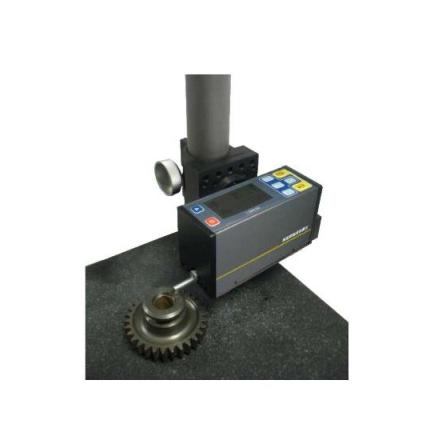

表面粗糙度仪LSR220

产品介绍

主要功能

增加了发动机缸体内表面平台网纹的参数；

21个测量参数；

采用红宝石电感传感器，不易磨损；

具有RC、PC-RC、GAUSS、D-P四种滤波方式；

兼容ISO、DIN、ANSI、JIS四种标准；

可存储15次测量结果；

具有示值校准功能；

128×64点阵液晶，可显示参数、轮廓图形和中英文菜单；

采用DSP芯片进行控制和数据处理；

内置锂离子充电电池及充电保护电路；

机电一体化设计，体积更小；

连接打印机，可打印参数及轮廓图形；

内置标准RS32接口，可直接(或转换为USB接口)与PC机通讯；

具有自动关机及操作提示信息及自检功能；

可测量Rk参数及显示Rk曲线图；

可选配测量平台附件。

技术参数

项目		描述
测量范围	Z轴(垂直)	160μm
	X轴(水平)	17.5mm
分辨率	Z轴(垂直)	0.01μm/±20μm
		0.02μm/±40μm
		0.04μm/±80μm
测量项目	参数	Ra,Rq,Rz,Rt,Rp,Rv,RS,RSm,Rz(JIS),Ry(JIS),RSK,R3z,Rmax,Rpc, Rmr,RK,RpK,RvK,Mr1,Mr2,VO
	标准	ISO、ANSI、DIN、JIS
	图形	粗糙度轮廓，支承率曲线，直接轮廓
滤波器		RC，PC-RC，Gauss，D-P
取样长度(lr)		0.25,0.8,2.5(mm)
评定长度(ln)		ln=lr×n n=1-5
传感器	测量原理	位移式差动电感
	触针	天然金刚石，90锥角，5μm针尖半径
	测力	< 4mN
	导头	红宝石，滑行方向半径40mm
	滑行速度	lr=0.25，Vt=0.135mm/s
		lr=0.8，Vt=0.5mm/s
		lr=2.5，Vt=1mm/s
		返回 Vt=1mm/s
示值误差		不大于±10%
示值变动性		不大于6%
电源		内置锂离子充电电池，用8.4V，1000mA充电器充电
外形尺寸		119×47×65mm
重量		约380g
