ZD720数字式超声波探伤仪

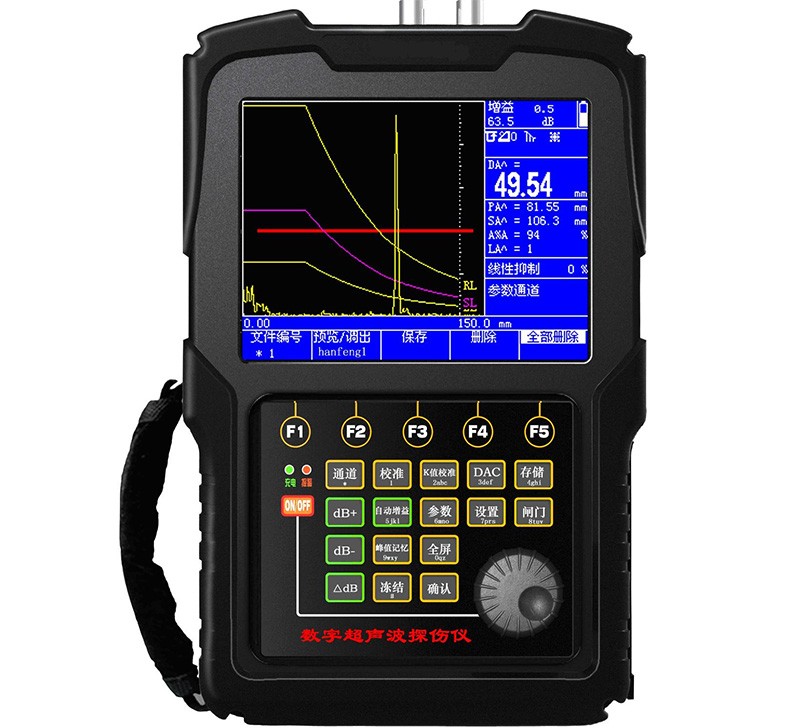

ZD720数字式超声波探伤仪图片
型号:ZD720
品牌:中地远大
产地:北京
仪器类别:数字式
显示方式:其他显示
波形:其他波型
工作原理:其他方法


产品介绍

超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、**、钢结构、锅炉压力容器、压力管道、航空航天、铁路交通等多个领域。

产品特点:

●高速:600 MHZ (硬采样150,倍频为4)

●100个探伤通道

●内置探伤标准,可自由调出

●真彩显示器:多种颜色可选、亮度可调

●高速USB接口与计算机通讯

●PC-soft可自动生成探伤报告

●实时显示SL定量值

●大容量、高性能锂电池,连续工作7-10小时

●体积小、重量轻,便于现场操作

●手带、挂带、腰带,更适合于现场、野外、高空作(选配件)

技术参数:

扫描范围:零界面入射~10000mm钢纵波
工作频率:0.2MHz~20MHz
垂直线性误差≤3%
水平线性误差≤0.1%
灵敏度余量>62dB(深200mmΦ2平底孔)
分辨力>42dB(5N14)
动态范围≥36dB
噪声电平:<8%
硬采样频率150MHz
重复发射频率100~1000HZ
声速范围100~20000(m/s)
工作方式单晶探伤、双晶探伤、穿透探伤
数字抑制(0~80)%,不影响线性与增益
工作时间连续工作7小时以上(锂电池)
环境温度(-20~70)℃(参考值)
相对湿度(20~95)% RH
外型尺寸210×150×45(mm)

自动化功能:

●自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;

●自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径ф值);

●自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;

●自动增益:自动将波形调至屏高的相应百分比(如80%),大大提高了探伤效率;

●自动φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;

●自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;

●自动计算回波参数

放大接收:

●硬件实时采样:400MHz,波形高度保真

●闸门信号:单闸门、双闸门,峰值或边缘读数

●增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节。

探伤功能:

●曲线包络和波峰记忆:实时检索并记录缺陷最高波

●φ值计算:直探头锻件探伤找准缺陷最高波自动换算

●缺陷定位:实时显示水平值L、深度值H、声程值S

●缺陷定量:实时显示SL、EL、GL、RL定量值

●实时显示孔状缺陷Φ值

●缺陷定性:通过波形,人工经验判断

●曲面修正:曲面工件探伤,修正曲率换算

声光报警:

●闸门报警:进波报警、失波报警

●DAC报警

数据存储:

●100个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯

●存储500个探伤波形,实现存储、调出、与计算机通讯传输。

时钟记录:

●实时探伤日期、时间的跟踪记录,并存储

控制接口:

●高速USB、RS232两种接口与计算机通讯

屏幕保护:

●待机时可关闭屏幕或显示字幕,省电并延长使用寿命

标准配置 :

序号名称单位数量备注
1主机1/
2直探头 1/
3斜探头 1/
4电源适配器 1/
5BNC电缆2/
6仪器箱1/
7使用手册1/
8产品合格证1/
9装箱卡1/
10保修卡1/
