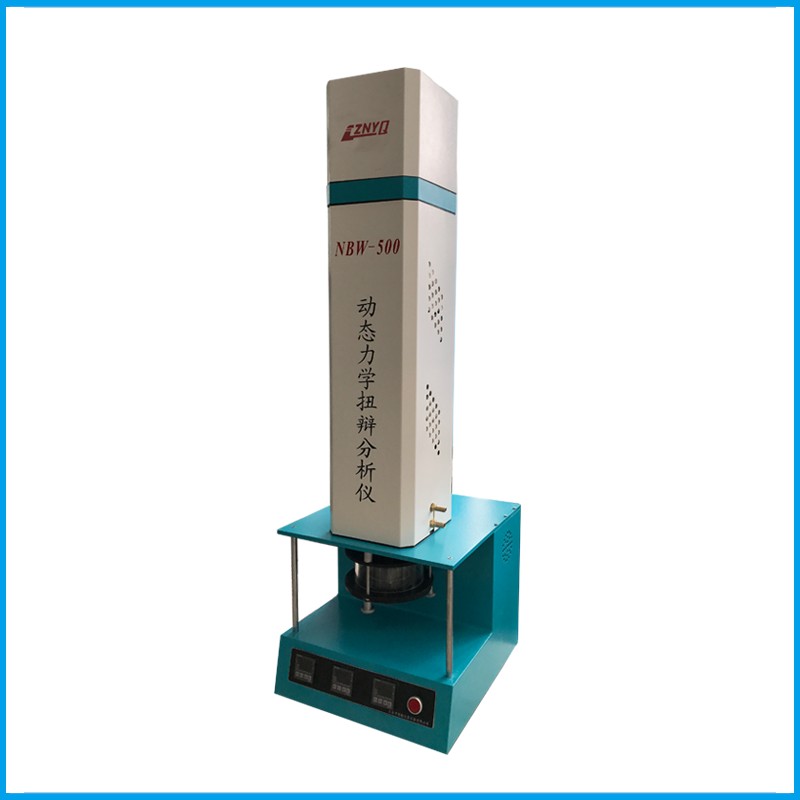

一、NBW-500动态力学扭辫分析仪概述
NBW-500型动态力学扭辫分析仪是本公司在NB-1型的基础上采用计算机数字控制技术制造的一种优于国内外传统型号的试验仪器。
该机的试验原理是基于高分子材料试验中的热机械法中的自由衰减振动中的扭辫法(torsional braid analysis)简称：TBA。
TBA是测量物质在扭转振动负荷下的动态模量及力学损耗与温度关系的技术。在各种测试方法中是使用样品较少，测量灵敏度很高的较佳方法。
本公司制造的TBA采用计算机数字测控技术和大存储量的数据存储和数据处理技术，使传统的TBA大量繁重耗费人工的测试操作和数据处理改变为自动化程序化，使研究人员能轻松的得到在不同温度下，材料的粘弹性。
二、NBW-500动态力学扭辫分析仪仪器的基本原理
2.1仪器工作原理
仪器主机是由一支不锈钢试验腔为主体固定在主框架上，它的外层有电加热层和低温制冷层，外层是保温层，在测试管上端插入一个由驱动电机带动的调节器，如下图。
调节器上面有一个锁紧板，锁紧板两端有两个支杆，中心有一个定位杆。该调节器插在测试管上端，其主齿轮与驱动电机的小齿轮啮合。调节器下端是一个样品夹口的扭转杆，如下图。
其夹口中夹入一条195mm长，由3600根超细玻璃丝组成的辫子。辫子下端夹入下摆杆夹口中，下摆杆的下端有一个有定位齿的惯性光盘啮合器，可与光盘啮合，光盘下端有一个定位器，与其下端的定位调节器对准，当调至相距2～3mm时为较佳定位距离，在光盘边缘的内部有一套光电角度检测器，用来检测辫子的摆动振幅及其周期。
三、 NBW-500动态力学扭辫分析仪仪器的主要技术指标
(1)试验温度范围：－120℃～500℃
(2) 等速升温速率：2±1℃/min
(3) 时间测量：0.01～9999.99S
(4) 相对摆幅测量：30°～60°
(5)θ、P、△、G 1/P2测量显示
(6)外型尺寸：380×355×830 重量：30kg 电压：220V  5A
