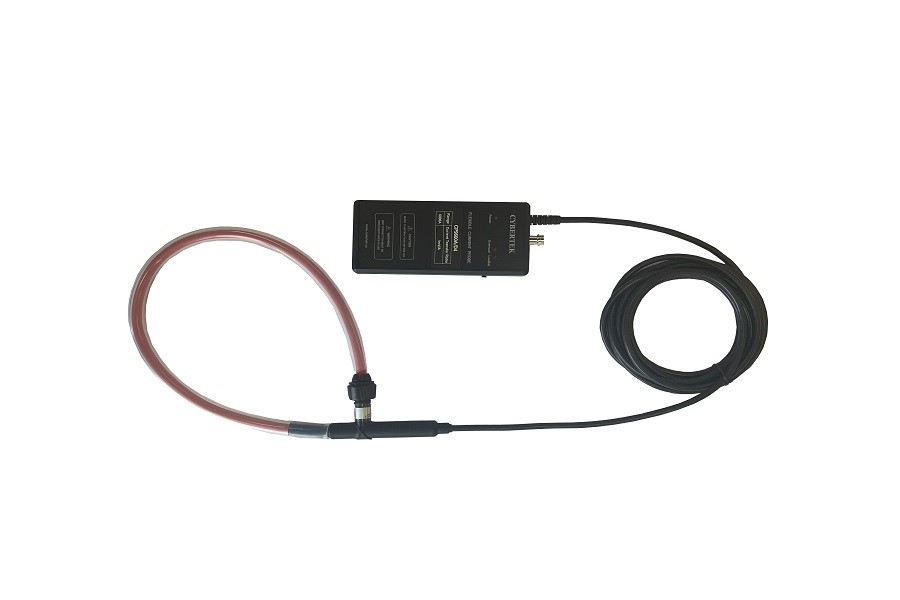

柔性电流探头CP9000LA型

型号: CP9000LA
产地: 深圳
索取资料及报价


型号:	CP9000LA
产地:	深圳

产品介绍

概述

CP9000（S/L）A系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度（典型值2%）等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；4节5号电池供电或者外部USB DC5V电源供电，使用更加灵活方便；声光过流报警功能，更具人性化设计；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

CP9000LA系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。

电气规格（测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。）

3CP9000LA 系列

型号	灵敏度(mV/A)	峰值		最大噪声(mVVpp)	衰减特性 (%/ms)	低频带宽-3dB(Hz)	高频带宽-3dB(MHz)	典型精度	绝缘电压值
型号	灵敏度(mV/A)	电流(kA)	dI/dt(kA/μs)	最大噪声(mVVpp)	衰减特性 (%/ms)	低频带宽-3dB(Hz)	高频带宽-3dB(MHz)	典型精度	绝缘电压值
CP9012LA	50	0.12	0.8	3	70	80	10	1%	10kV
CP9030LA	20	0.3	2.0	2.5	40	50	10
CP9060LA	10	0.6	4.0	8	2.0	2.1	10
CP9120LA	5	1.2	8.0	8	2.0	2.1	10
CP9300LA	2	3.0	20	7	1.1	1.2	10
CP9600LA	1	6.0	40	5	1.1	1.2	10
CP9121LA	0.5	12	40	3.5	1.1	1.2	10
CP9301LA	0.2	30	40	3	0.35	0.5	10
CP9601LA	0.1	60	40	3	0.35	0.5	10
CP9122LA	0.05	120	40	3	0.35	0.5	10
CP9302LA	0.02	300	40	3	0.35	0.5	10
CP9602LA	0.01	600	40	3	0.35	0.5	10
CP9123LA	0.005	1200	40	3	0.35	0.5	10
