梳状信号发生器RSG1000

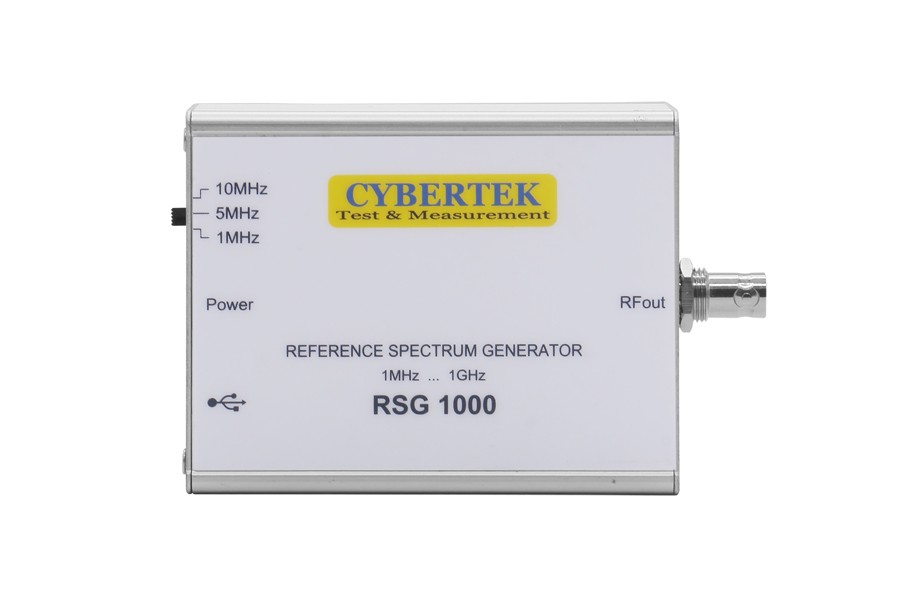

梳状信号发生器RSG1000图片

型号: RSG1000
产地: 深圳
索取资料及报价


型号:	RSG1000
产地:	深圳

产品介绍

1.概述

RSG 1000是从1 MHz到1 GHz的频率范围内的参考频谱发生器，是由高稳定性的晶体振荡器（TCXO）产生的梳状波形发生器，采用USB接口供电，使用方便，频谱可选择的线性间距为1MHz，5MHz或10MHz。常用于实验室测量和校准对比使用。

1.电气规格

频率范围	1 MHz～1 GHz
梳状间隔	1 MHz,5 MHz,10 MHz
频率稳定度（振荡器，10 MHz）	≤2.5 ppm (0℃ to +50℃)
老化度	≤±1 ppm
信号的稳定性	≤±0.2 dB (20℃ 恒温） ≤±0.5 dB(+10℃ to+30℃) ≤±0.8 dB(+0℃ to+40℃)
输出电平，50Ω，典型(10 MHz间隔)	≥93 dBµV @ 30 MHz, ≥65 dBµV @ 1 GHz
输出电平，50Ω典型曲线图	参考下图
连接器(射频输出)	BNC接口（50欧姆）
电源	USB电源接口
工作温度	+10℃ to +30℃
储存与运输温度	-40℃ to +70℃
使用相对湿度	0%至80%无冷凝
使用高度	≤2000米海拔
储存与运输高度	≤12000米海拔
尺寸（w×H×D）毫米	121×80×37mm
重量	239g

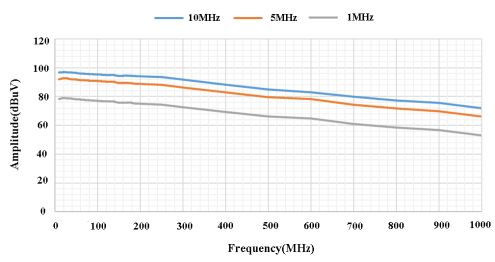

典型的输出特性曲线
