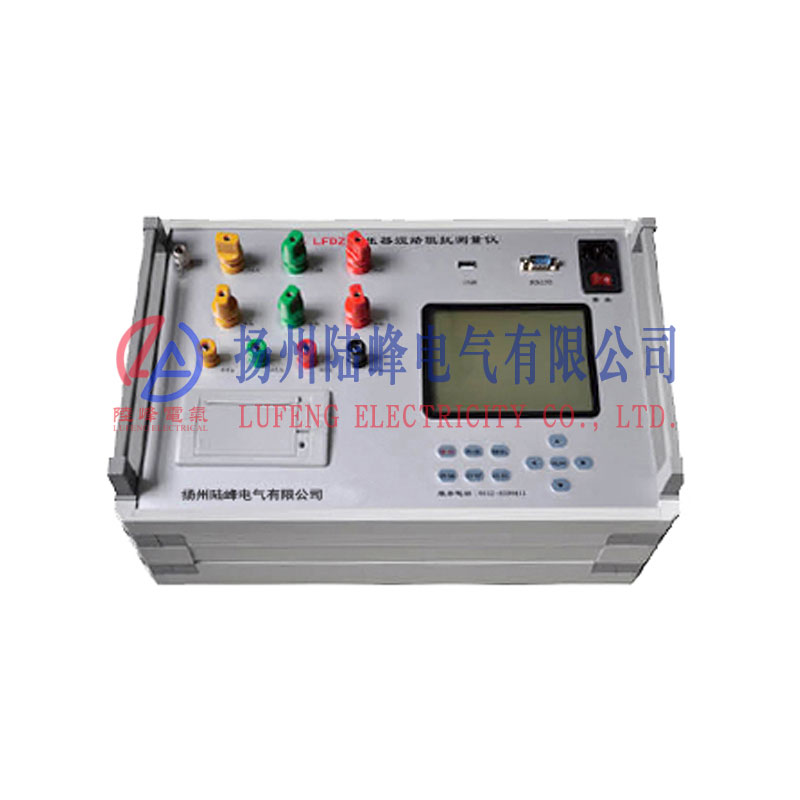

该产品适用于现场和试验室条件下对变压器进行低电压短路阻抗测量，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。仪器内置不掉电存储器，可长期存储测量数据；自带打印机，大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。

功能特点

l 短路阻抗的测量:

用于变压器的低压短路阻抗试验，可同时三相或单相显示测量电压、电流、有功功率、阻抗值、阻抗电压百分比、电抗值漏感值等参数。

l 空、负载损耗的三相测量：

用于变压器的空载和负载损耗试验，可同时显示三相电压、三相电流、三相功率等空载、负载损耗所需的各个参数。

l 空、负载损耗的分相测量:

用于检查三相变压器单相绕组的缺陷或现场无三相电源的情况。分相测试采用单相电源，分别测量出每一个单相数据后，可自动折算成三相的参数。

l 零序阻抗测量：

仪器带有测量变压器零序阻抗的功能，可以记录变压器的零序阻抗、零序电抗、零序电感、阻抗角、零序电阻等参数。

l 谐波分析：

可显示总畸变率以及八次谐波含有率和柱状图分析。

现场适用性：

面板式高速打印机，宽温高分辨率液晶屏显示，中文菜单操作提示；仪器内部可**存储测试数据400 条，并且可以使用U 盘存储数据，方便用户导入电脑处理；预留RS232 接口。

技术指标

1、电压测量范围：AC 50V～850V

2、电流测量范围：AC 0.5A～100A

3、测量精度： 电压电流 ±（读数×0.2%+2字）

功率（0.2≤COSΦ≤1）±（读数×1.0%+2字）

4、工作温度：-10℃～50℃

5、环境湿度：≤90%不结露

6、工作电源：AC 220V±10% 50HZ

7、外形尺寸：395mm×295mm×175mm

8、重量：5Kg
