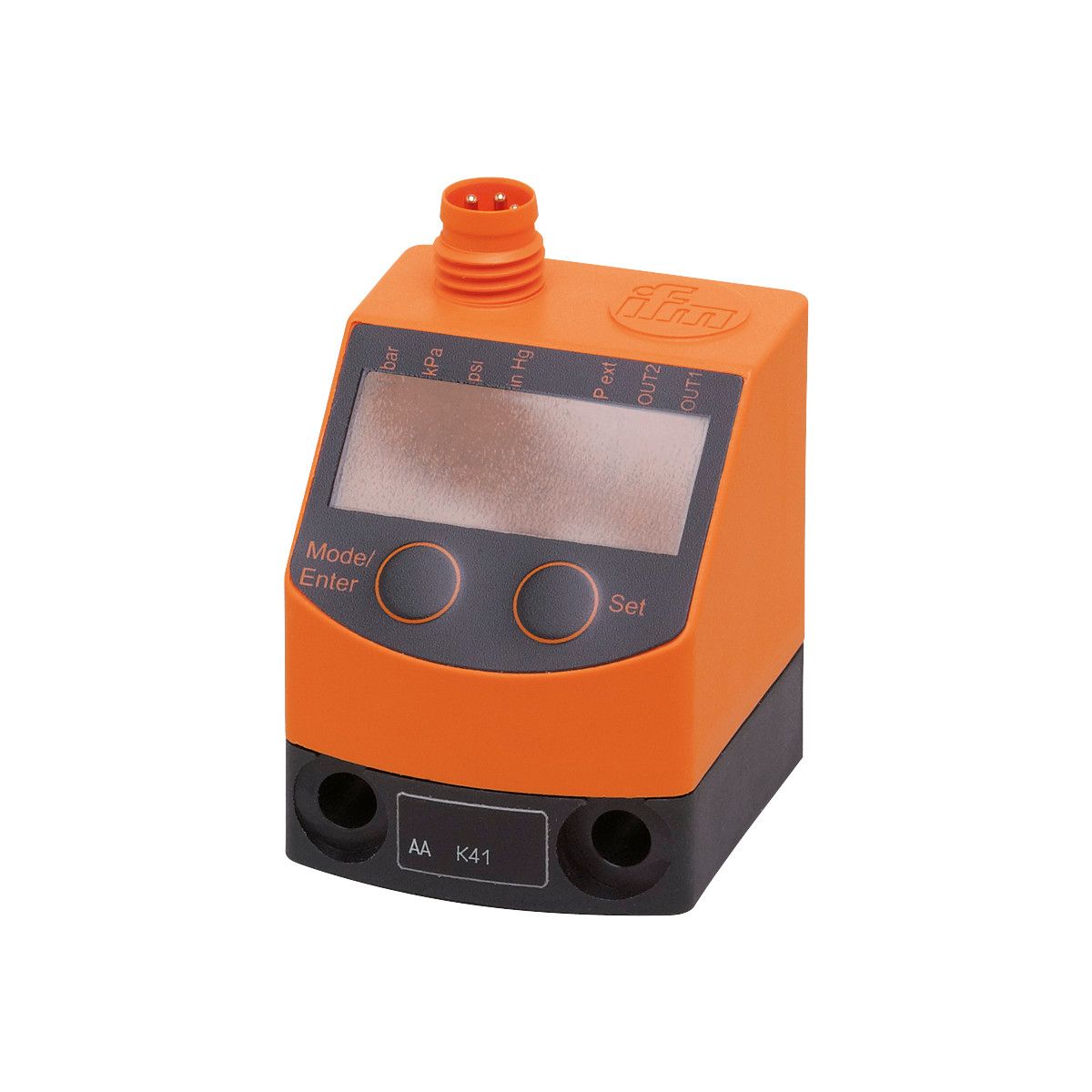

用于气动装置的压力传感器PQ7834
产品名称 用于气动装置的压力传感器PQ-010-RHR18-QFPKG/AS
产品介绍
气动和压缩空气系统中系统压力的可靠监控 耐极高过压和真空 清晰可见的倾斜 LED 显示屏 红/绿显示，用于明确标识可接受的范围 2 个开关输出，可将其中一个配置为诊断输出
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号 | | 测量范围 | | -1...10 bar | -15...145 psi | -30...296 inHg | -100...1000 kPa |
| | 系统接口 | 螺纹连接 G 1/8 内螺纹 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 应用 | 用于工业应用 | | 介质 | 压缩空气 | | 由条件地适用于 | 根据需求其他的介质 | | 介质温度 [°C] | 0...60 | | 爆破压力最小值 | | 30 bar | 435 psi | 886 inHg | 3000 kPa |
| | 抗压强度 | | 20 bar | 290 psi | 591 inHg | 2000 kPa |
| | 耐真空 [mbar] | -1000 | | 压力 | 相对压力; 真空 | | 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 50 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 过压保护 | 有; (< 40 V) | | 开机延迟时间 [s] | 0.3 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号 | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | < 200 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 测量/设定范围 |
|---|
| 测量范围 | | -1...10 bar | -15...145 psi | -30...296 inHg | -100...1000 kPa |
| | 开关点, SP | | -0.9...10 bar | -13...145 psi | -26...296 inHg | -90...1000 kPa |
| | 复原点, rP | | -0.95...9.95 bar | -14...144 psi | -28...294 inHg | -95...995 kPa |
| | 设定步距 | | | 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 | | 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) | | 滞后偏差 [测量范围值的%] | < ± 0,25 | | 长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) | | 温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...60 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...60 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | < 2.5 | | 可编程的延迟时间dS, dr [s] | 0; 0,002...5 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位 | | 工作条件 |
|---|
| 环境温度 [°C] | 0...70 | | 存储温度 [°C] | -25...85 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5/1 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V |
| | 抗冲击 | | DIN IEC 68-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN IEC 68-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 455 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 84.5 | | 原材料 | PBT; FKM; 聚酯 | | 材料(接液部件) | 黄铜; FKM; 硅(镀层); PBT | | 开关动作寿命 | 五千万 | | 系统接口 | 螺纹连接 G 1/8 内螺纹 | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 4 x LED, 绿色 | | 开关状态 | 2 x LED, 黄色 | | 功能显示 | 字母数字显示, 4位数字 | | 测量值 | 字母数字显示, 4位数字 |
| | 显示单位 | bar; kPa; psi; inHg | | 附件 |
|---|
| 附件(可选) | | 安装套用于DIN导轨: TH 35-7,5 / EN60715, E37340 | | 螺纹加长: 1/8", E30075 | | 插接式接头用于管: Ø 6 mm, E30076 | | 插接式接头用于管: Ø 8 mm, E30077 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M8; 触头: 镀金的 |
| |
