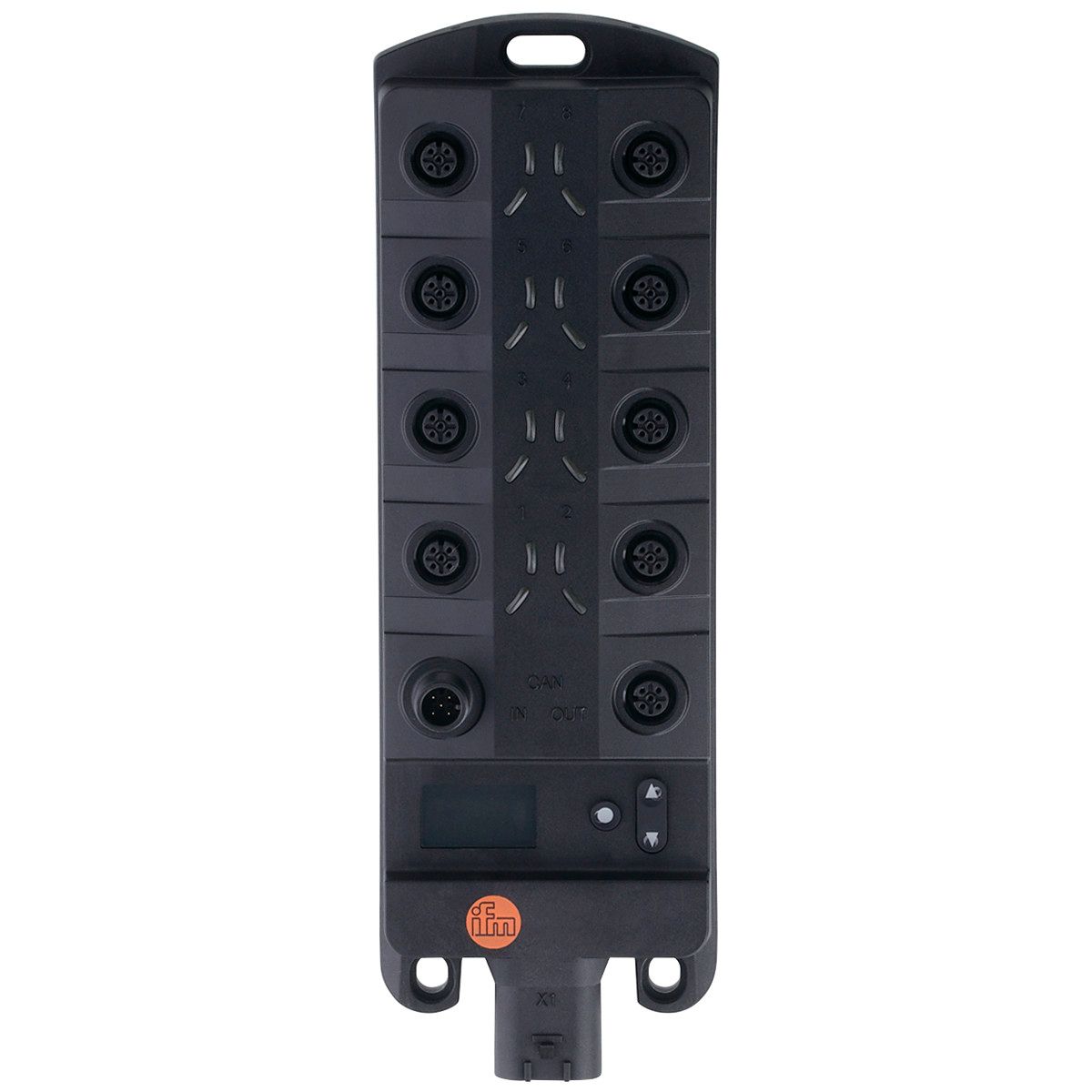

| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 电气数据 |
|---|
| 工作电压 [V] | 8...32 DC |
| 额定电压DC [V] | 12 / 24 |
| 电流损耗 [mA] | 188; (24 V DC: 105 mA; 最大值: 300 mA) |
| 反相保护 | 有 |
| 过压保护 | 有; (36 V: t ≤ 10 s) |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 16 |
| 输入和输出总数 | 数字输入数: 8; 模拟量输入数: 4; 频率输入数: 4; 电阻输入数: 4; 数字输出数量: 8 |
| 输入 |
|---|
| 输入总数 | 8 |
| 频率输入数 | 4 |
| 电阻输入数 | 4 |
| 数字输入数 | 8 |
| 模拟量输入数 | 4 |
| 输出 |
|---|
| 输出数量 | 8 |
| 数字输出数量 | 8 |
| 短路保护 | 有 |
| 短路保护 | 有 |
| PWM输出数 | 8 |
| PWM-I输出数 | 8 |
| 软件/编程 |
|---|
| 参数设定 | CODESYS 2.3 |
| 符合IEC 61131-3标准的PLC功能 | 有 |
| 接口 |
|---|
| 通信接口 | CAN |
| CAN接口数 | 2 |
| 传输率 | 20 kBit/s... 1 MBit/s |
| 协议 | CANopen; SAE J1939; 自由协议 |
| 轮廓 | CiA DS 301 Version 4; CiA DS 401 Version 1.4 |
| 接口 | CAN Interface 2.0 A/B ISO 11898 |
| 出厂设置 | | CAN1: 250 kBit/s | | CAN2: 250 kBit/s |
|
| 工作条件 |
|---|
| 环境温度 [°C] | -40...85 |
| 存储温度 [°C] | -40...85 |
| 允许***相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 65; IP 67 |
| 污染度 | 2 |
| 认证/测试 |
|---|
| EMC电磁兼容 | | UN/ECE-R10 抗辐射及干扰度 | 100 V/m | | DIN EN 61000-6-2 ESD | | | DIN EN 61000-6-4 Burst | | | ISO 7637-2 脉冲 1 | 严格等级4 / 功能状态C (24 V) | | ISO 7637-2 脉冲 2a | 严格等级4 / 功能状态A (24 V) | | ISO 7637-2 脉冲 2b | 严格等级4 / 功能状态C (24 V) | | ISO 7637-2 脉冲 3a | 严格等级4 / 功能状态A (24 V) | | ISO 7637-2 脉冲 3b | 严格等级4 / 功能状态A (24 V) | | ISO 7637-2 脉冲 4 | 严格等级4 / 功能状态B (24 V) | | ISO 7637-2 脉冲 5 | 严格等级3 / 功能状态C (24 V) | | ISO 7637-2 脉冲 4 | 严格等级3 / 功能状态C (12 V) |
|
| 持续抗冲击性 | | ISO 16750-3 | 30 g 6 ms / 24000次冲击 |
|
| 快速温度变化 | | EN 60068-2-30 湿热：周期性 | 55 ° C 温度上限 / 6个循环 | | EN 60068-2-78 湿热：持续 | 40 ° C 93 % rH / 测试周期21天 |
|
| 抗震 | | ISO 16750-3 Test VII | 随机，安装位置车身 | | EN 60068-2-6 Sinus | 10...500 Hz / 10个周期/轴，正弦 |
|
| MTTF [年] | 88 |
| 机械技术数据 |
|---|
| 重量 [g] | 655.1 |
| 安装方式 | 通过螺丝固定 |
| 尺寸 [mm] | 234 x 76 x 37 |
| 原材料 | 外壳: PA6/6.6; 显示: PA; 按钮: 硅树脂 |
| 显示器/操作件 |
|---|
| 显示 | | 功能和状态显示器 | LED灯, multi-colour | | 设置参数 | 10段LED显示, 红色/绿色 4位数字 |
|
| 元件 | |
| 硬件 |
|---|
| 处理器 | Freescale PowerPC 50 MHz |
| 工作存储器 | 592 kByte |
| 大容量存储 | 1536 kByte Flash / 1 kByte FRAM |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - CAN IN |
|---|
| CAN IN | 接插件: 1 x M12; 触头: 镀金的 |
| 电气连接 - CAN OUT |
|---|
| CAN OUT | 接插件: 1 x M12; 触头: 镀金的 |
| 电气连接 - 电源 / CAN接口 |
|---|
| X1 | 接插件: 1 x AMP连接器 (TE-AMP 1745078-1); 触头: 镀锡的 |
| 电气连接 - 输入/输出 |
|---|
| 输入 Con. 1, 3, 5, 7 | 接插件: 8 x M12; 触头: 镀金的 |
