一、 主要用途

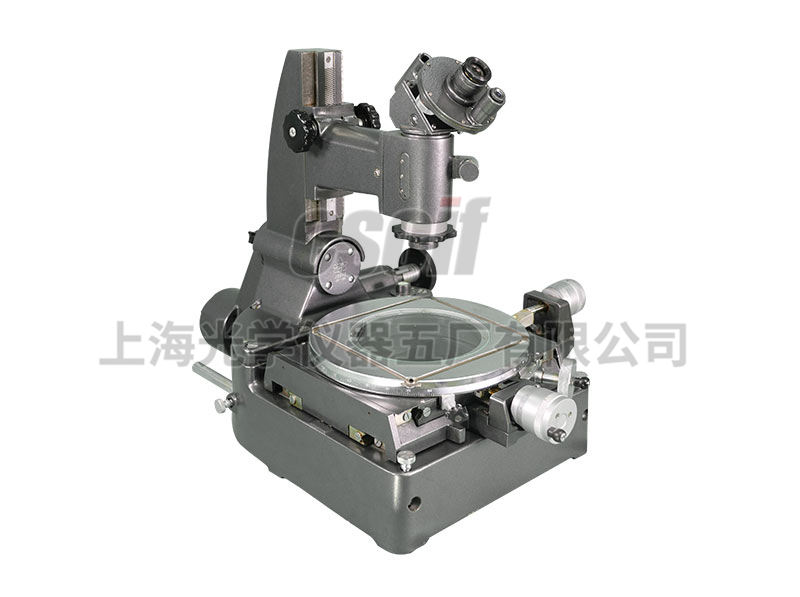

JX6(JGX-2)型大型工具显微镜是一种基础的精密光学测量仪器,仪器备有多种附件。并配备不同的放大倍率,以便对微小工件也能作精确的测定。 大型工具显微镜为工厂、科学研究机构及高等院校的计量部门广泛使用的一种多用途的计量仪器。作为工具制造厂产品鉴定的基本工具,也适用于其它精密机械制造厂,科学研究单位及学校等,供生产或科学研究之用。
其主要功能如下:
1.检定样板、样板刀、冲模和凸轮的形状
2.测量螺纹的中径、外径、内径、螺距、螺形角、螺
形角对螺纹轴的轮廓位置和螺纹形状(齿面圆整
性、平坦性、平直度等)。
3.测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角、各种样板铣刀和各种形状的样板
的轮廓角等。
4.使用光学定位器测量内孔和各种槽的宽度。
5.使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形之间的距离等。
6.使用圆弧轮廓目镜,可方便精确地测量半径0.1-100mm的圆弧尺寸。
二、主要技术指标及规格
(1)测量精度: 测微鼓轮的精度: 0.01mm
测角目镜中的角度精度:1′
轮廓目镜中的角度精度:10′
圆工作台角度精度: 3′
立杆倾斜度尺的精度: 30′
(2)测量范围: 纵向行程
应用测微螺杆: 0-25mm
应用测微螺杆及量块:0-150mm
横向行程
应用测微螺杆: 0-25mm
应用测微螺杆及量块:0-50mm
圆工作台角度范围: 360°
轮廓目镜角度分度范围: ±7°
显微镜立柱侧向倾斜范围:≈±12°
圆工作台直径: 280mm
显微镜悬臂伸出长度: ≈167mm
工作台和物镜之间距离: 最大130mm
顶针架所允许的工件长度
不大于ф39的工件: 最长315mm
不大于ф85的工件: 最长235mm
V型支架装夹工件的最大直径:130mm
(3)放大倍数:
物镜放大倍率 | 总放大倍数 | 工作距离 | 视场直径 |
1× | 10× | ≈79.2mm | ≈22mm |
3× | 30× | ≈69.3mm | ≈6.6mm |
5× | 50× | ≈50mm | ≈4mm |
(4)外形尺寸:长 900mm 宽600mm 高 550mm
(5)重量: 90kg
三、仪器成套性:名称 | 数量 | 名称 | 数量 |
仪器主体 | 1台 | 一般用照明设备 | 1件 |
测角目镜 | 1套 | 测角目镜照明 | 1套 |
螺纹轮廓目镜 | 1件 | 双像目镜 | 1件 |
光学定位器 | 1套 | 1×物镜 | 1只 |
3×物镜 | 1只 | 5×物镜 | 1只 |
25mm量块 | 2块 | 50mm量块 | 1块 |
75mm量块 | 1块 | 量块接套 | 件 |
反射照明器 | 1套 | 变压器 | 1只 |
内外顶针架 | 1套 | V型支架 | 1对 |
无中心夹具 | 1件 | 大小夹板 | 1套 |
定焦杆 | 1件 | 玻璃工作台 | 1块 |
灯泡 | 10只 | 装箱单 | 1份 |
产品说明书 | 1份 | 合格证 | 1份 |
